Создание пользовательской системы координат

Используйте объект «Пользовательская СК» для создания СК путем применения матрицы преобразования к существующей СК.

Создание пользовательской системы координат

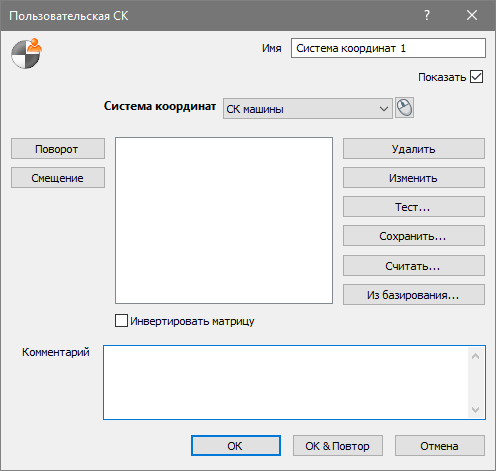

1. Откройте вкладку «Базирования и системы координат» > панель «Системы координат» > «Пользовательская». Откроется диалог Пользовательская СК.



2. Введите Имя объекта. Это имя используется в последовательности измерения, на вкладках Отчет и Информация, а также при ссылке на этот объект в других объектах.
3. Чтобы отобразить систему координат на виде матмодели, выберите опцию Показать.
4. В списке СК введите систему координат, для которой требуется применить преобразование.

   Или нажмите на Выбор объекта с помощью мыши, чтобы выбрать СК на виде матмодели с помощью мыши.

5. Задайте матрицу преобразования для определения СК. Нажмите:
   • Поворот, чтобы ввести поворот вокруг заданной оси.
   • Смещение, чтобы ввести смещение по одной или нескольким заданным осям.
   • Удалить, чтобы удалить выбранное смещение или поворот.
   • Изменить, чтобы изменить параметры выбранного смещения или поворота.
   • Загрузить, чтобы загрузить преобразование изфайла MAT. Откроется диалог Открытие.

     Выберитефайл MAT или файл модели, содержащий преобразования, которые следует использовать, и нажмите Открыть. Преобразования отображаются в диалоге, а любые существующие преобразования удаляются. Если файл модели содержит локальные СК, то откроется диалог Выбрать ЛСК. Выберите ЛСК, с которой хотите работать, а затем нажмите ОК.

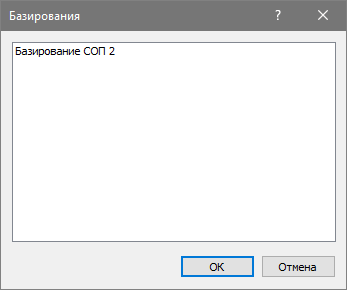

   • Из базирования, чтобы загрузить матрицу преобразования СКМ (системы координат модели), полученную из текущего выбранного базирования. В диалоговом окне Базирования представлены объекты базирования в последовательности измерения. Например:



     Чтобы загрузить матрицу преобразования, выведенную из базирования, выберите базирование в списке и нажмите ОК. Любые преобразования будут удалены, и будет отображена матрица, полученная из измерений базирования.

     Матрица преобразования вычисляется на основе текущих измерений в активном измерении. Если вы измерите базирование заново или захотите использовать измерения, полученные в другой раз, то необходимо будет повторно загрузить матрицу.

     Например, если вы работаете с двумя и более деталями, эта опция позволяет создавать систему координат, показывающую начало координат СКМ одной детали в системе координат другой детали.

6. Чтобы инвертировать значения преобразования, установите флажок Инвертировать матрицу. Например, инвертирование матрицы, имеющей масштаб 2 и поворот 30 градусов вокруг оси X, выполняет масштабирование 0.5 и поворот -30 вокруг оси X.
7. Нажмите Проверить, чтобы сравнить координаты выбранного положения до и после применения преобразования.
8. Введите дополнительную информацию об объекте в поле Комментарий.
9. Нажмите кнопку Сохранить, если требуется сохранить матрицу преобразования в формате .mat.
10. Нажмите ОК, чтобы сохранить СК и закрыть диалог.
