Отображает диаметр и имя калибровочной сферы, которая используется для вычисления положения щупа и диаметра наконечника.
Прим.: Область Калибровка доступна только при создании измерений для станков с ЧПУ и КИМ с ручным управлением.
Используйте эту область, чтобы настроить процесс калибровки, а также, чтобы просматривать и управлять калибровками.

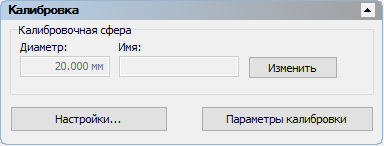

Область Калибровка на вкладке Машина содержит следующие параметры:
- Изменить, чтобы переместить калибровочную сферу. Отображается Мастер перемещения калибровочной сферы.
- Настройки калибровки, чтобы изменить количество точек калибровки, параметры безопасного расстояния, прослеживаемость или ручную калибровку. Откроется диалог Настройки калибровки.
Кнопка Настройки калибровки недоступна, когда выбран режим Простой калибровки на странице Калибровка диалогового окна Параметры.
- Параметры калибровки, чтобы просмотреть и экспортировать сведения о калибровках, выполненных во время измерения. Откроется диалог Параметры калибровки.
