Когда кнопка Генерировать траектории не нажата на вкладке Элементы, и вы создаете или выбираете объект, который содержит траекторию, вкладка Элементы автоматически показывает диалоговое окно «Измерения» для объекта. Это диалоговое окно можно использовать для просмотра и изменения параметров измерения объекта, а также, чтобы задать тип траектории, которой вы хотите его измерить.
Отображаемый параметр зависит от типа выбранного объекта. Параметры, доступные для объекта, зависят от типа станка, для которого создается измерение. В данном примере показано диалоговое окно, отображаемое при создании или редактировании окружности для измерения на станке с ЧПУ.

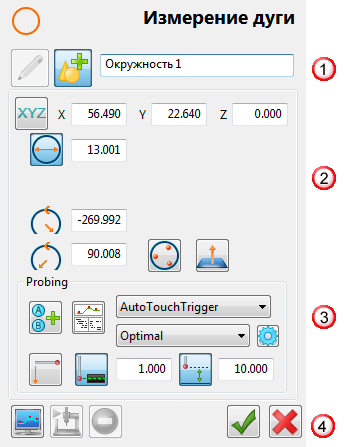

Каждый диалог состоит из следующих частей:
Имя и режим — задает имя объекта.
Параметры — задает выбранные параметры для объекта, такие как номинальные значения, начальные и конечные углы, и как должен быть измерен элемент — внутри или снаружи. Отображаемые параметры зависят от типа выбранного объекта.
Измерение — задает, как создается траектория для выбранного элемента, и где на траектории находятся точки измерения.
Панель инструментов — используйте эти кнопки, чтобы имитировать траекторию, удалять точки из траектории и сохранять или отменять изменения для объекта.
Нажмите
, чтобы обновить выбранный объект. Нажмите
, чтобы создать новый объект выбранного типа.
