Прим.: Параметр «Сканированное облако точек» доступен только при создании измерений для станков с ЧПУ и ручным управлением.
- Откройте группу, в которой требуется создать облако точек.
- Откройте вкладку «Главная» > панель «Создать» > «Облако точек» > «Сканированное облако точек». Откроется диалог Облако точек.
- Отредактируйте параметры объекта и нажмите ОК, чтобы закрыть диалоговое окно и создать объект.
- Измерьте объект. PowerInspect переключается в полноэкранный режим и открывает диалоговое окно Инструмент облака точек.
- Используйте кнопки этого диалогового окна, чтобы задать параметры и выполнить другие операции. Нажмите:
, чтобы изменить параметры сканирования.
, чтобы сократить число полученных точек в ходе сканирования.
, чтобы отклонить полученные точки ниже указанной плоскости в ходе сканирования.
, чтобы включить звук, производимый лазером вблизи точки.
Прим.: Кнопка звука активна, только когда PowerInspect соединен со сканирующим устройством.
, чтобы не допустить изменение вида матмодели при создании облака точек.
, чтобы создавать новое облако точек всякий раз при остановке и возобновлении сканирования. Кнопка меняется на
.
Прим.: Чтобы кнопка активировалась по умолчанию, выберите опцию Принимать облако точек при приостановке на странице Полноэкранное измерение диалога Настройки. - Сканируйте деталь. Нажмите:
, чтобы удалить точки
, чтобы удалить точки из последнего облака
, чтобы закрыть диалог, не сохраняя точки.
- Завершив измерение, нажмите

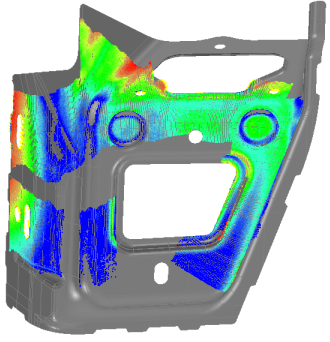

чтобы сохранить точки и закрыть диалоговое окно. Облако точек отобразится на виде матмодели:
