Диалог Граница по выбранной поверхности создает границу, которая ограничивает траекторию только теми областями внутри выбранных поверхностей, до которых может добраться инструмент. Это означает, что траектория избегает и поднутрений, и касания соседних (невыделенных) поверхностей.
Выберите вкладку «Граница» > панель «Создать» > «Выбранная поверхность», чтобы открыть диалоговое окно Граница по выбранной поверхности.
Эта вкладка содержит следующее:
Копировать границу — Нажмите, чтобы сделать копию выбранной границы. Новая граница будет создана с добавлением '_1' к имени исходной границы.
Блокировать — Нажмите, чтобы заблокировать траекторию, то есть запретить изменение параметров данной границы. Когда граница заблокирована, кнопка меняется на
и все поля с параметрами становятся доступными 'только для чтения'. Нажмите на эту кнопку снова, чтобы разблокировать границу. Это полезно для защиты сложных границ, вычисление которых требует длительного времени.
— этот значок обозначает тип создаваемой границы (в данном случае это граница по выбранной поверхности).
- Имя — Введите имя границы.
- Верх — Выберите эту опцию, если граница должна идти по верхним краям любых вертикальных поверхностей. Или оставьте её невыбранной, тогда граница будет идти по нижним краям.
- Обкатка — Выберите эту опцию, если граница и любые использующие её траектории обкатывают край выбранных поверхностей.

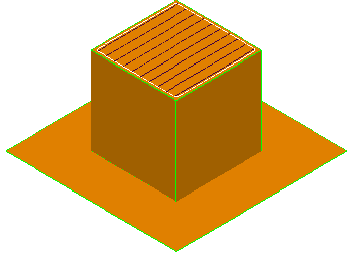

- Обкатка — Выкл (по умолчанию), граница и траектория выглядят так:

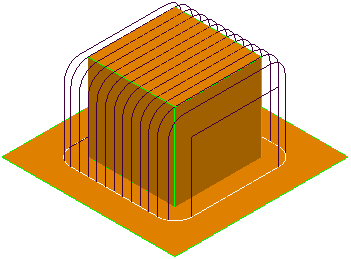

- Обкатка —Вкл, граница и траектория выглядят так:
- Точности — Используйте эти опции, чтобы задавать значения Допуска и Припуска, использующиеся для создания границы.
- Допуск — Введите значение, чтобы задать допуск, использующийся при вычислении границы. Это значение определяет, насколько точно граница следует заданной геометрии.
- Припуск — Введите значение, задающее припуск обработки, применяемый при вычислении границы. Используйте один Припуск, чтобы применить значение как смещение для инструмента во всех направлениях.
- Осевой припуск — введите значение припуска при обработке, применяемого как смещение инструмента только в осевом направлении. Это контролирует положение режущей кромки инструмента, используемого для обработки, относительно реального инструмента.
- Использовать осевой припуск — Выберите, чтобы задать Осевой припуск. Выбор этой опции изменяет поле Припускна Радиальный припуск. Используйте Радиальный припуск, чтобы применить значение как смещение для инструмента в радиальном направлении. Это контролирует размер инструмента, используемого для обработки, относительно реального инструмента.
Припуск — нажмите, чтобы открыть вкладку Поверхности диалогового окна Припуск компонента. Функции на вкладке Поверхности позволяют задать припуски различным поверхностям границы.
- Инструмент — Выберите инструмент, использующийся для вычисления траектории.
Чтобы создать новый инструмент, или выберите инструмент из списка
, или выберите существующий инструмент из списка справа.
- Ограничивающая граница — выберите, чтобы ограничить границу существующей границей.
- Автопроверка столкновений — выберите, чтобы выполнять автоматическую проверку границ при вычислении. Когда опция выбрана, то инструмент, хвостовик и патрон проверяются на столкновения. Полученная граница содержит только перемещения без столкновений. Это может привести к разрывам в границе.
- Заготовка — Выберите опцию из списка, чтобы задать, может инструмент выходить за пределы заготовки или нет.
— Когда выбрано, позволяет центру инструмента перемещаться за пределами заготовки. Он может выходить за пределы заготовки не больше, чем на один радиус инструмента.
— Когда выбрано, центр инструмента ограничивается краем заготовки.
- Сделать границу частной — выберите, чтобы создать границу, которая может стать частной границей. Граница становится частной, только когда она связана с траекторией или с моделью материала. Частная граница привязывается к определенной траектории и не может быть использована другими траекториями. Чтобы использовать ту же самую границу где-либо еще, необходимо скопировать ее.
Информация — Наведите курсор на эту кнопку, чтобы показать информацию о частной границе.
- Сохранять историю при вычислениях — Когда выбрано, применяет список изменений к границе при её повторном вычислении. Когда не выбрано, граница пересчитывается с использованием опций из этого диалога, но изменения не применяются.
Просмотреть изменения границы — нажмите, чтобы вызвать диалоговое окно История изменения границы, где можно просмотреть все правки, примененные к границе. Границы по выбранным поверхностям вычисляются заново, если меняются выбранные поверхности. Границы по выбранным поверхностям также реагируют на изменение траекторий. Это означает, что границы учитывают состояние выбора на моменты вычисления. Пакетные границы учитывают состояние выбора на момент создания.
- Применить — Нажмите, чтобы вычислить границу в соответствии с заданными в этом диалоге параметрами.
- В очередь — нажмите, чтобы убедиться, что все параметры, используемые для вычисления границы, приемлемы. Граница добавляется в очередь вычисления, и диалог закрывается. Граница вычисляется в фоновом режиме, когда PowerMill не выполняет никаких других действий.
- Принять — Нажмите, чтобы сохранить параметры границы. Это закрывает диалог, не вычисляя границу. Граница будет вычислена автоматически, когда это будет необходимо.
- Отмена — Нажмите, чтобы закрыть диалог, оставив параметры без изменений.
