Вкладка Круговой в диалоге Массив применяет несколько преобразований Повернуть к локальным СК.
,
или
, заданной на панели инструментов Информация.Вкладка Круговой содержит следующее:
Угол — Введите угол между элементами в трансформации. Также вы можете использовать слайдер или задать Количество элементов, чтобы определить угол.
Фиксировать угол — Используйте, чтобы определить, вычисляется угол поворота автоматически или нет.
- Вычислен — когда отображено, показывает значения, вычисленные PowerMill. Это предполагает, что вам нужен полный дуговой шаблон (Угол = 360/Количество).
Изменён — Когда отображено, показывает значение, введенное вами (или другим пользователем). Нажмите , чтобы изменить это значение на автоматически вычисляемое значение. Значения Угол и Количество работают независимо. Это позволяет создать частичную окружность, а не полную окружность для шаблона.
Радиус — Введите радиус массива. Также вы можете использовать слайдер для определения радиуса.
Фиксировать радиус — Определяет, задается ли радиус поворота автоматически или нет.
- Вычислен — когда отображено, показывает значения, вычисленные PowerMill. Радиус - это расстояние от центра поворота (заданного
) до центра набора кривых. - Изменён — Когда отображено, показывает значение, введенное вами (или другим пользователем). Нажмите , чтобы изменить это значение на автоматически вычисляемое значение.
По часовой — Нажмите, чтобы повернуть трансформацию по часовой стрелке на половину Угла. Нажатие на эту кнопку обновляет Угол. Например, исходная трансформация:
Нажмите , чтобы изменить Угол смещения на -45
, и измените значение на:
Против ЧС — Нажмите, чтобы повернуть трансформацию против часовой стрелки на половину Угла. Нажатие на эту кнопку обновляет Угол.
Ноль локальной СК — Когда выбрано, активная ЛСК является центром. Если нет активной локальной СК, то используется глобальная СК.
Начало координат габаритной рамки — Когда выбрано, началом координат является центр габаритной рамки, содержащей все объекты.
Переместить центр — Когда выбрано, позволяет переместить центр графически, перетащив его мышью или введя координаты, используя ,
или
и
в
Строке состояния.
Количество — введите количество объектов в круговом массиве. Если блокировкой угла является , то изменение этого поля обновляет угол. Если блокировкой угла является , то Угол и Количество работают независимо друг от друга.
Угол — Введите начальный угол трансформации. For example:

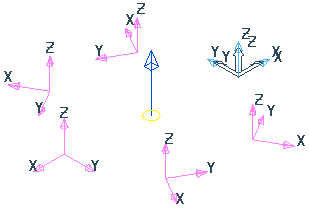

Угол смещения —0:

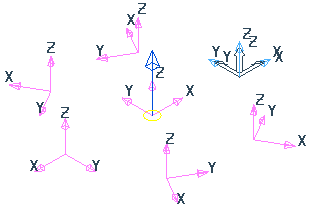

Угол смещения —20:
Поворот — Выберите, поворачивать или перемещать кривые вокруг трансформации. For example:

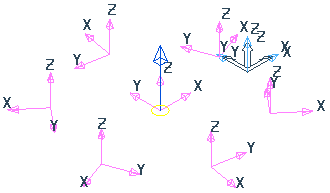

Повернуть и копировать:
Повернуть и переместить:
Центр — Когда выбрано, создает дополнительную копию кривых в центре окружности. For example:
Центр выбран:
Центр не выбран:
Сортировка — определяет порядок создания новых рабочих плоскостей в Проводнике:
По часовой — создает траекторию, в которой повторяющиеся объекты обрабатываются в направлении по часовой стрелке:
Против ЧС — Создает траекторию, в которой повторяющиеся объекты обрабатываются в направлении против часовой стрелки.
Подробности смотрите в разделе Пример кругового массива. Он показывает, как создавать несколько поворотов на траектории с помощью дугового шаблона, но тот же принцип используется и для локальных СК.
