Пологая граница

Диалог Пологая граница создает границу на месте соединения почти горизонтальных и почти вертикальных областей. Эта граница берет контуры из областей модели, которые лежат в пределах угла наклона, и она должна использоваться для обработки областей с большими гребешками, оставленными обработкой с постоянной Z. Определение горизонтальности и вертикальности задаются в этом диалоге.

Выберите вкладку «Граница» > панель «Создать» > «Пологая», чтобы открыть диалоговое окно Пологая граница.

Эта диалог содержит следующее:

• Копировать границу — Нажмите, чтобы сделать копию выбранной границы. Новая граница будет создана с добавлением '_1' к имени исходной границы.
• Блокировать — Нажмите, чтобы заблокировать траекторию, то есть запретить изменение параметров данной границы. Когда граница заблокирована, кнопка меняется на и все поля с параметрами становятся доступными 'только для чтения'. Нажмите на эту кнопку снова, чтобы разблокировать границу. Это полезно для защиты сложных границ, вычисление которых требует длительного времени.
  •  — этот значок обозначает тип создаваемой границы (в данном случае это пологая граница.
• Имя — Введите имя границы.
• Верхний угол — Задает максимальный угол наклона поверхности к горизонту для областей, заключенных внутри этой границы.
• Нижний угол — Задает минимальный угол наклона поверхности к горизонту для областей, заключенных внутри этой границы.
• Точности — Используйте эти опции, чтобы задавать значения Допуска и Припуска, использующиеся для создания границы.
  • Допуск — Введите значение, чтобы задать допуск, использующийся при вычислении границы. Это значение определяет, насколько точно граница следует заданной геометрии.
  • Припуск — Введите значение, задающее припуск обработки, применяемый при вычислении границы. Используйте один Припуск, чтобы применить значение как смещение для инструмента во всех направлениях.
  • Осевой припуск — введите значение припуска, применяемого как смещение инструмента только в осевом направлении. Это контролирует положение режущей кромки инструмента, используемого для обработки, относительно реального инструмента.
  • Использовать осевой припуск — Выберите, чтобы задать Осевой припуск. Выбор этой опции изменяет поле Припускна Радиальный припуск. Используйте Радиальный припуск, чтобы применить значение как смещение для инструмента в радиальном направлении. Это контролирует размер инструмента, используемого для обработки, относительно реального инструмента.
  • Припуск — нажмите, чтобы открыть вкладку Поверхности диалогового окна Припуск компонента. Функции на вкладке Поверхности позволяют задать припуски различным поверхностям границы.
• Инструмент — Выберите инструмент, использующийся для вычисления траектории.

  Чтобы создать новый инструмент, или выберите инструмент из списка , или выберите существующий инструмент из списка справа.

• Ограничивающая граница — выберите, чтобы ограничить границу существующей границей.
• Автопроверка столкновений — выберите, чтобы выполнять автоматическую проверку границ при вычислении. Когда опция выбрана, то инструмент, хвостовик и патрон проверяются на столкновения. Полученная граница содержит только перемещения без столкновений. Это может привести к разрывам в границе.
• Заготовка — Выберите опцию из списка, чтобы задать, может инструмент выходить за пределы заготовки или нет.

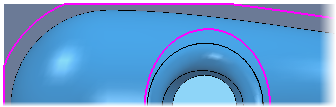

  • — Когда выбрано, позволяет центру инструмента перемещаться за пределами заготовки. Он может выходить за пределы заготовки не больше, чем на один радиус инструмента.

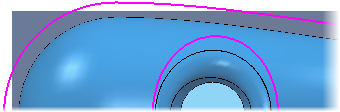

  • — Когда выбрано, центр инструмента ограничивается краем заготовки.



• Сделать границу частной — выберите, чтобы создать границу, которая может стать частной границей. Граница становится частной, только когда она связана с траекторией или с моделью материала. Частная граница привязывается к определенной траектории и не может быть использована другими траекториями. Чтобы использовать ту же самую границу где-либо еще, необходимо скопировать ее.
• Информация — Наведите курсор на эту кнопку, чтобы показать информацию о частной границе.
• Сохранять историю при вычислениях — Когда выбрано, применяет список изменений к границе при её повторном вычислении. Когда не выбрано, граница пересчитывается с использованием опций из этого диалога, но изменения не применяются.
• Просмотреть изменения границы — нажмите, чтобы открыть диалоговое окно История изменения границы, где можно просмотреть все изменения, внесенные в границу.
• Применить — Нажмите, чтобы вычислить границу в соответствии с заданными в этом диалоге параметрами.
• В очередь — нажмите, чтобы убедиться, что все параметры, используемые для вычисления границы, приемлемы. Граница добавляется в очередь вычисления, и диалог закрывается. Граница вычисляется в фоновом режиме, когда PowerMill не выполняет никаких других действий.
• Принять — Нажмите, чтобы сохранить параметры границы. Это закрывает диалог, не вычисляя границу. Граница будет вычислена автоматически, когда это будет необходимо.
• Отмена — Нажмите, чтобы закрыть диалог, оставив параметры без изменений.
