Диалог Поворот

Дважды щелкните мышью по поверхности (или телу) и используйте вкладки диалога Поворот для их редактирования:

Вкладка Размеры

Используйте эту вкладку, чтобы задать размеры поворота:

• Имя - измените имя выбранного поворота.

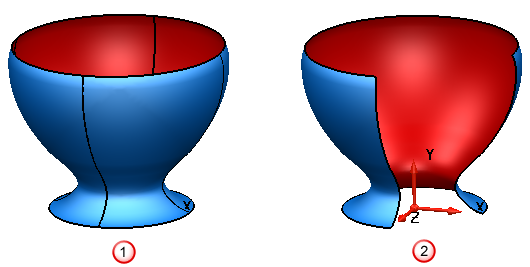

• Угол - измените угол, под которым каркасный объект вращается вокруг оси. Например:



  Угол = 360

  Угол = 270

  Прим.: При работе с телом вращения вы можете сделать тело замкнутым или не замкнутым.
• Развернуть направление - разворачивает поворот так, что внешняя сторона становится внутренней, а внутренняя - внешней.

Вкладка Ориентация

Используйте эту вкладку для редактирования параметров ориентации поворота аналогично вкладке диалога Поверхность-примитив - Ориентация.

Вкладка Эскиз

Используйте эту вкладку для редактирования кривой вращения:

• Создать копию эскиза - нажмите на эту кнопку, чтобы добавить копию контура в модель. Появится диалог Информация для подтверждения копии.
• Заменить эскиз - нажмите на эту кнопку, чтобы заменить эскизную кривую. Используйте диалогЗаменить эскиз, чтобы выбрать кривую для замены:



• Изменить эскиз - нажмите на эту кнопку, чтобы отредактировать кривые.

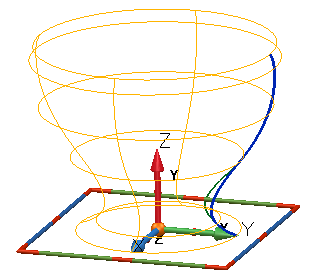

  На примере показано, как редактировать кривую:



  1. Нажмите Изменить эскиз.

     Откроются эскиз и вкладка Инструменты для работы с кривыми. и отображаются в диалоге.

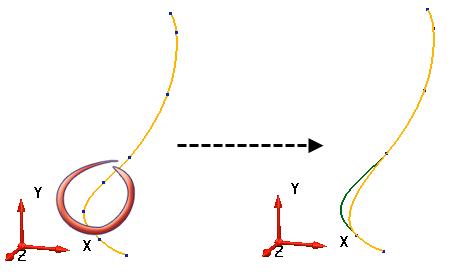

  2. Удалите две данные точки, используя графические маркеры или опции во вкладке Инструменты для работы с кривыми.



  3. Закончив редактирование кривых, нажмите , чтобы принять изменения, или , чтобы отменить их.



  Прим.: Если каркасный объект создавался посредством эскиза с ограничителями, нажатие кнопки Изменить эскиз откроет режим эскизирования, в котором можно отредактировать каркасный объект с помощью вкладки Кривая > панель Ограничители.
