Пповерхность уклона можно генерировать из набора поверхностей или из контура. Методы создания поверхности уклона для обоих объектов почти одинаковы.
Если поверхность уклона создаётся из нескольких поверхностей, PowerShape автоматически создаёт на поверхностях контуры, известные как кривые уклона. Каждая кривая уклона создаёт поверхность уклона следующим образом. Одна сторона поверхности уклона - это кривая уклона. Поверхность уклона проецируется под углом уклона до касания:
- рабочую плоскость
- либо группы поверхностей.
Если вы не удовлетворены автоматически созданными кривыми уклона, вы можете создать их из поверхности посредством вкладки Кривая > Из выборки > Линия уклона, а затем отредактировать.
При создании поверхности уклона из контура PowerShape принимает контур за кривую уклона. В данном случае это позволяет менять углы наклона на поверхности уклона.
- Откройте вкладку Поверхность > панель Обработка > Поверхность уклона.

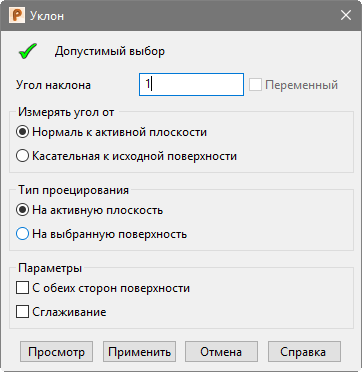

- Используйте диалог Уклон для создания поверхности уклона:
Используйте опции диалога следующим образом:
Допустимый выбор - при выборе допустимых объектов появляется галочка. Выберите одну из опций:
- Контур
- Одна или несколько поверхностей
- Одно или несколько тел
Угол наклона - угол, под которым который будут проецироваться выбранные объекты для образования поверхности уклона. Для создания поверхности уклона можно вводить отрицательное значение угла.
Переменный - опция доступна, только при условии, что вы создаёте поверхность уклона из контура. Она позволяет создавать поверхности уклона с переменными углами наклона.
При выборе этой опции кнопка Просмотр становится не активной. При нажатии кнопки Применить открывается диалог Переменный уклон. Используйте его для ввода переменных углов наклона.
Измерять угол от - по умолчанию угол наклона измеряется от оси, нормальной к активной плоскости. Опция Касательная к исходной поверхности доступна, только если вы создаёте поверхность уклона из контура, лежащего на одной или более поверхностях.

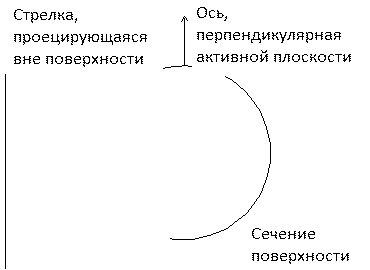

Если поверхность уклона создаётся из поверхностей или тел, стрелка проецируется на внешнюю сторону поверхностей. Она параллельна оси, нормальной к активной плоскости и используется для расчёта положения кривых уклона на поверхностях.
Важно помнить, что одна из сторон поверхности уклона задается кривой уклона.
Точки на кривой уклона - места на поверхностях, где угол между касательной и стрелкой равен углу наклона.
Поверхность уклона проецируется по касательной до пересечения с объектом, заданным в опции Тип проецирования.
Для изменения направления щёлкните по стрелке, чтобы спроецировать поверхность уклона в другом направлении.
При создании поверхности наклона из контура, на контуре отрисовываются две стрелки. Обе стрелки определяют направление проекции поверхности уклона.

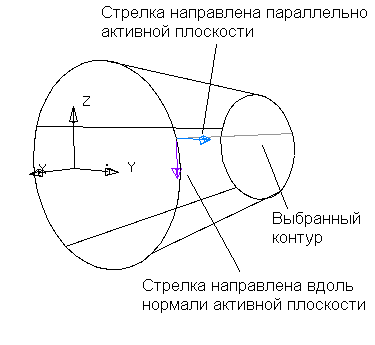

При выборе Нормаль к активной плоскости из опций Измерять угол от одна стрелка параллельна активной плоскости, а другая - оси, нормальной активной плоскости (см. ниже).

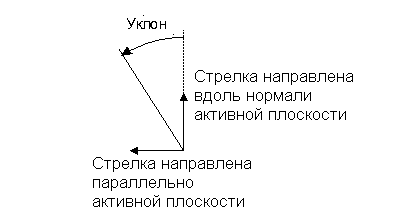

Угол наклона измеряется между стрелками, как показано на рисунке внизу.
Направление стрелок можно изменить, щёлкнув по ним, либо ввести одну из следующих команд в командное окно:
- REVERSE PROFILE (развернуть профиль) - меняет "нормальное" направление стрелки.
- REVERSE WITHDRAWAL_DIRECTION (изменить направление извлечения) - разворачивает стрелку направления извлечения.
Убедитесь, что стрелка, нормальная активной плоскости, указывает в правильном направлении, обычно в направлении поверхности разъёма.

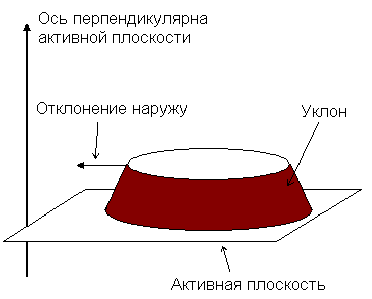

Если вам нужна поверхность уклона, проецируемая наружу, убедитесь, что стрелка, параллельная активной плоскости, направлена наружу:

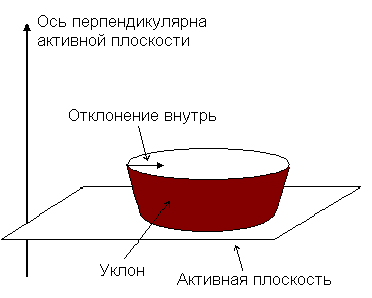

Если вам нужна поверхность уклона, проецируемая внутрь, убедитесь, что стрелка, параллельная активной плоскости, направлена внутрь:
Если контур создан из исходной поверхности, можно использовать данные о касательных к поверхности для определения угла наклона. Для использования данных о касательных выберите Касательная к исходной поверхности из опций Измерять угол от. Стрелки меняют направление таким образом, что:
- стрелка, направленная параллельно активной плоскости, сейчас направлена по нормали к исходной поверхности;
- стрелка, направленная по нормали к активной плоскости, сейчас направлена по касательной к поверхности.

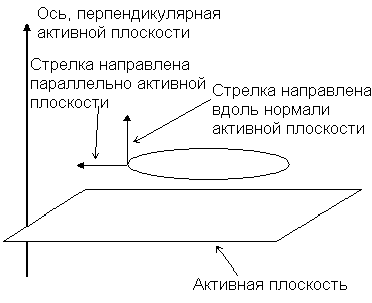

Рассмотрим следующий контур на поверхности. При выборе (по умолчанию) Нормаль к активной плоскости из опций Измерять угол от стрелки направлены, как показано внизу.

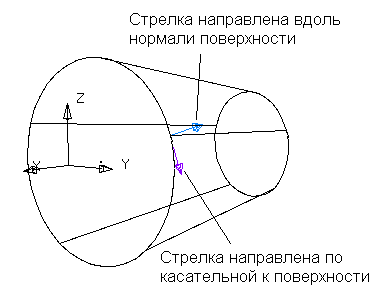

При выборе Касательная к исходной поверхности стрелки направлены, как показано внизу.

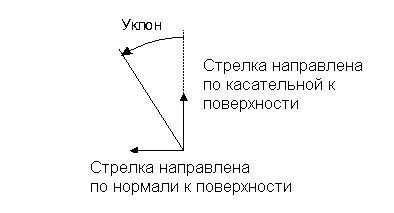

Угол наклона измеряется между стрелками, как показано на рисунке внизу.
Щёлкнув по стрелкам, можно изменить их направление.

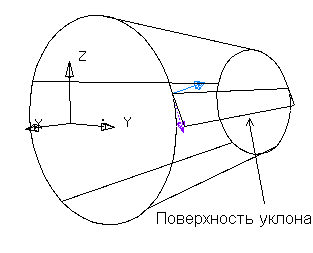

В нашем примере поверхность уклона создаётся при введённом угле наклона 5
.
Тип проецирования - позволяет выбирать место проецирования поверхности уклона:
- На активную плоскость - опция проецирует поверхность уклона на активную плоскость.
- На выбранную поверхность - можно проецировать поверхность уклона на несколько поверхностей. Выберите поверхности, и в окне появится галочка. Если поверхности перекрываются, поверхность уклона проецируется на поверхность, ближайшую к ней.
Прим.: Если поверхность уклона не полностью спроецирована на плоскость, поверхность уклона создаётся на той части поверхности или плоскости, на которые она может быть спроецирована.
Параметры:
- С обеих сторон поверхности - (доступна только при создании поверхностей уклона из поверхностей). Она игнорирует стрелку, проецирующуюся вне поверхности, и создаёт поверхности уклона с обеих сторон поверхности.
Прим.: Если эта поверхность не симметрична относительно поверхностей или рабочей плоскости, на которую проецируется поверхность уклона, PowerShape совмещает поверхности уклона путем увеличения углов наклона вдоль поверхностей уклона там, где это необходимо.
- Сглаживание - сглаживает любые неровности на поверхности, высвобождая спроецированные касательные, где необходимо, и сохраняет прямые отрезки.
Просмотр - выводит поверхность уклона, созданную с использованием текущих настроек в диалоге. Можно продолжать изменение настроек диалога до тех пор, пока вас не удовлетворит поверхность уклона при просмотре.
Применить - создаёт поверхности уклона в модели, делает обрезку набора выбранных поверхностей до кривых уклона. Диалог остаётся на экране для выбора других объектов и продолжения создания поверхностей уклона.
Отмена - закрывает диалог.
Можно отредактировать внешнюю границу поверхности уклона. Поскольку поверхность уклона является power-поверхностью, она редактируется соответственно. Подробнее смотрите в разделе "Редактирование power-поверхностей".
