Пользовательский элемент можно использовать для создания элементов граней тела. Этот элемент включается в дерево элементов тела, и его можно открыть/скрыть или переименовать. Кроме того, вы можете использовать для пользовательских элементов ограничители масштабирования.
Для создания пользовательского элемента:
- Создайте тело.

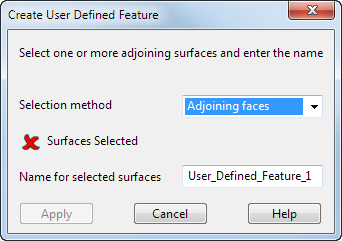

- Откройте вкладку Тело > панель Элемент > Пользовательский, чтобы открыть диалог Создать пользовательский элемент:
- Из выпадающего списка выберите Метод выбора. Выберите из следующих опций:
- Смежные грани
- Выпуклые грани
- Вогнутые грани
- Тангенциально-непрерывные области
- Одиночная грань
- Выберите область (поверхности) тела, которую необходимо превратить в пользовательский элемент.
- Введите имя элемента в поле Имя для выбранных поверхностей.
- Нажмите кнопку Применить, чтобы создать пользовательский элемент из выбранных поверхностей.
