Используйте диалог для редактирования невидимых и видимых линий. В выбранном виде можно поворачивать модель, используя среднюю кнопку мыши при открытом диалоге.

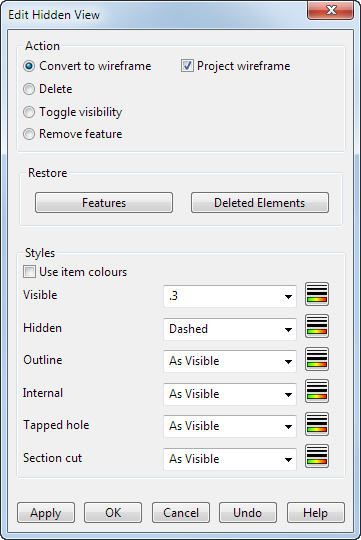

Область Действие содержит операции, которые можно выполнить над невидимыми и видимыми линиями вида:
- Конвертировать в кривые - конвертирует выбранные линии в кривые.
- Удалить - удаляет выбранные линии из вида.
- Вкл/выкл видимость - переключает стили выбранных линий из невидимых в видимые и наоборот.
- Удалить элемент - удаляет твердотельный элемент из выбранного скрытого вида навсегда.
- Проецировать кривые - при конвертировании выбранных линий в кривые эта опция проецирует кривую на плоскость вида.
Элементы - повторно открывает элементы, которые были скрыты ввиду выбора опции Скрытые в диалоге Настройка вида.
Удалённые элементы - выберите эту опцию для восстановления объектов скрытого вида, которые были ранее удалены.
Область Стили задает стиль видимых и невидимых линий:
- Использовать цвета объектов - выберите эту опцию, чтобы использовать для линий цвет каркаса объекта.
- Видимые - используйте выпадающий список для выбора стиля видимых линий скрытого вида.
- Скрытые - используйте выпадающий список для выбора стиля невидимых линий.
- Контуры - выберите стиль для применения к кромкам контура, обнаруженным в скрытом виде. По умолчанию настроена опция Как видимые.
- Внутренние - используйте выпадающий список для выбора стиля внутренних кромок в скрытом виде. Внутренняя кромка - кромка, лежащая между непрерывно-касательными гранями.
- Резьбовое отверстие - используйте выпадающий список для выбора стиля резьбовых отверстий.
Стиль резьбового отверстия зависит от стиля элемента отверстия.
- Сечения - используйте выпадающий список для выбора стиля геометрии, лежащей в секущей плоскости.
Задать стиль - нажмите, чтобы открыть панель инструментов Стиль для создания пользовательского стиля линий невидимого контура.
Применить - выполняет изменения в линиях вида.
OK - выполняет изменения в линиях вида и закрывает диалог.
Отмена - закрывает диалог.
Отменить - отменяет изменения в виде до момента нажатия на кнопку Применить.
