Копирование электродов

Вы можете скопировать существующий электрод в идентичные зоны прожига разных деталей модели. Можно также скопировать ограниченные поверхности и патроны с электродом, и создать карты наладки. Файлы скриптов AGIE и таблицы отчётов можно экспортировать для всех электродов модели.

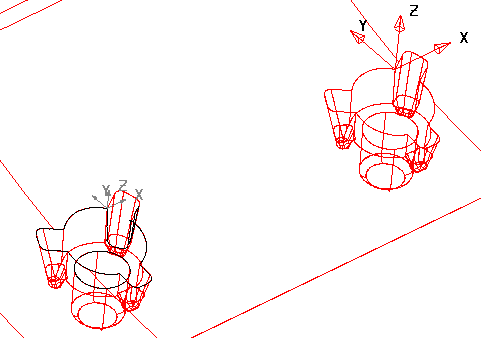

Прим.: На примере показан исходный электрод и одна копия электрода. Можно создать одновременно несколько копий существующего электрода, задав несколько ЛСК.

1. Создайте исходный электрод в одной из идентичных зон прожига.



2. Создайте исходную ЛСК. Она должна располагаться на таком элементе созданного электрода, который можно легко идентифицировать.
3. На идентичной области создайте ЛСК цели. Расположите эту ЛСК в том же положении, что и исходная ЛСК. Если одновременно создаются несколько копий существующего электрода, создаются несколько ЛСК.



4. Выберите исходный электрод и откройте вкладку Мастер > панель Electrode > Создать для запуска Мастера создания Электродов - Проект. Откроется диалог Копировать электрод.
5. Выберите исходную ЛСК. Она окрасится в розовый цвет. Символ появится рядом с опцией Выберите исходную ЛСК. Выбирать исходную ЛСК не обязательно, так как по умолчанию используется положение ЛСК электрода. В данном случае выравнивание базы используется как точка поворота.
6. Выберите ЛСК цели. Значок появится рядом с опцией Выберите конечные ЛСК.
7. Выберите требуемые опции и нажмите Далее для перехода к Параметрам экспорта.

   Чтобы создать копию электрода без экспорта, нажмите кнопку Готово.

   Опции Параметров экспорта можно использовать для создания файлов скриптов EDM и таблиц отчёта. Когда электроды экспортированы, будет использован исходный набор электродов для записи всех положений копий. Это даст возможность повторно использовать электроды в нескольких областях, что значительно повышает эффективность работы.

8. Нажмите кнопку Готово. Копия проверяется на наличие конфликта с активным телом. Если электрод слишком глубоко проникает в деталь или не достаточно прожигает её, появляется сообщение с предупреждением.

   Если копия электрода не пересекается с деталью, она создаётся в корректном положении и ориентации относительно каждой ЛСК. В каркасном виде копии окрашены в серый цвет.



   Если выбрана опция создания карт наладки, копия электрода добавляется к листу общей сборки и для каждой копии создаются отдельные листы деталей.

Прим.: Копии электродов можно также создать, используя команды Переместить, Повернуть и Отразить во вкладке Правка > панель Трансформация .
