Создание скругления

Скругление - это дуга, создаваемая между двумя объектами таким образом, что она касается каждого объекта.

Можно также создать скругления на контурах в месте стыка двух линий.

Чтобы создать скругление между двумя объектами:

1. Создайте два объекта, между которыми нужно создать скругление.

   Эти два объекта могут быть следующими:

   • две линии
   • две дуги
   • одна дуга и одна линия.

   Рассмотрим следующие линии:



2. Откройте вкладку Кривая > панель Создать > Скругление > Скругление, чтобы создать обрезанную дугу скругления, или Скругление без обрезки, чтобы создать дугу скругления без обрезки.

   Опция "Скругление" обрезает исходные линии и иставляет только новое скругление. Опция "Скругление без обрезки" оставляет исходные линии без изменения.

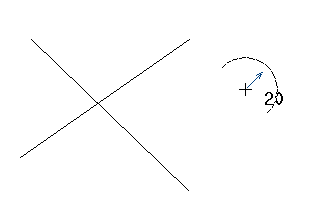

   Обратите внимание, что курсор мыши сменился на дугу с прикрепленным значением и стрелкой. Прикрепленное значение - это значение радиуса по умолчанию.



   Чтобы изменить радиус по умолчанию во время создания скругления, введите команду радиуса r прямо в графическом окне, за которым следует новое значение. Например:

   r 50

   Нажмите клавишу Enter.

   Новое значение радиуса становится значением радиуса по умолчанию и привязывается к курсору. Также можно изменить значение радиуса по умолчанию на странице Дуги в диалоге Параметры.

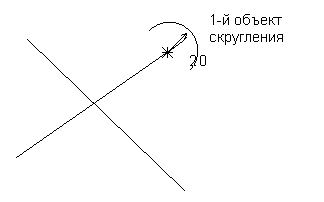

   Если курсор находится над нужным объектом, интеллектуальный курсор сообщит, что можно выбрать этот объект в качестве первого объекта:



3. Выберите один объект, а затем другой.

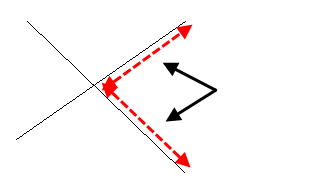

   Для двух пересекающихся линий существует четыре решения скругления, показанные ниже. Поэтому важно, где вы выбираете линии.



   Убедитесь, что линии выбраны с той стороны от пересечения, где должно лежать скругление.

   Предположим, нужно получить следующее скругление (с обрезкой):



   Можно выбрать две линии в любом месте, как показано ниже:



Прим.: После выбора первой линии и наведения курсора на вторую линию появляется скругление, показывающее, где оно будет создано. Кроме того, выводится сообщение о том, что эта дуга может быть выбрана как вторая линия.

Прим.: Между этими двумя объектами и скруглением существуют зависимости. При изменении одного из этих трех объектов два других будут обновляться соответственно.

Скругления добавляются в контуры в местах стыка двух линий и становятся частью контура. Такие скругления становятся частью контура.

Чтобы создать скругление контуров:

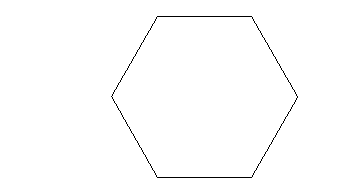

1. Создайте контур. Например:



2. Откройте вкладку Кривая > панель Создать > Скругление > Скругление, чтобы создать обрезанную дугу скругления, или Скругление без обрезки, чтобы создать дугу скругления без обрезки.

   Курсор меняется на дугу со значением, прикрепленным к стрелке. Прикрепленное значение - это значение радиуса по умолчанию, которое можно изменить, как описано выше.

   При наведении курсора на контур интеллектуальный курсор показывает, где будет находиться новое скругление (смотрите рисунок ниже):

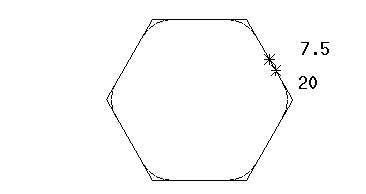

   Прим.: На рисунке внизу 20 - это значение радиуса по умолчанию, а 7.5 - это расстояние по сетке от ближайшей ключевой точки на контуре.



3. Выберите контур.

   В месте стыка двух линий контура создаётся скругление.

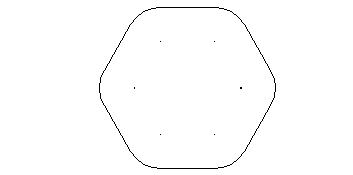

   В нашем случае в контур были добавлены шесть скруглений:



   Скругления редактируются как часть контура.
