Таблица отверстий сборки содержит информацию о соответствующих элементах отверстий.
Чтобы создать таблицу, сборка должна быть в Активном чертёжном виде.

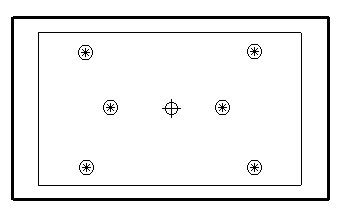

На рисунке модель является частью сборки в Активном виде. Это вид опорной плиты основания пресс-формы:

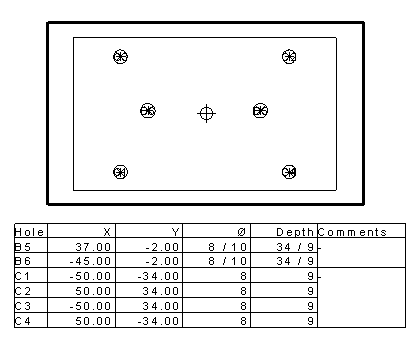

Создаётся следующая таблица для этих отверстий:
Если настройка по умолчанию Включить отверстия выбрана на странице Таблицы диалога Параметры, то только отверстия, перпендикулярные виду, включаются в таблицу.
Только отверстия выбранных компонентов включаются в таблицу. Если не выбрано ничего, включаются отверстия всех компонентов.
Каждому отверстию присваивается метка. Все отверстия с одинаковым диаметром начинаются с одной буквы и имеют одинаковый столбец Комментариев.
Если отверстия лежат на одной прямой и имеют одинаковый диаметр, им присваиваются одинаковые метки.
Сквозные отверстия сейчас отмечены в таблице звёздочкой *.
В таблице содержатся метки, координаты центров, диаметры и глубины отверстий. Для конических отверстий указывается два диаметра.
Вы можете задать другие опции таблицы в диалоге Параметры.
