Плохо заданные п-кривые (которые могут привести к плохо обрезанным поверхностям) можно идентифицировать с помощью вкладки Управление > панель Исправить > Плохо обрезаны. Нужно тщательно проанализировать данные п-кривых путем генерирования диагностики, чтобы определить нахождение проблемных зон.
Чтобы генерировать диагностику:
- Выберите поверхности.
- Нажмите кнопку
на панели инструментов Область обрезки. Это откроет диалог Диагностика.

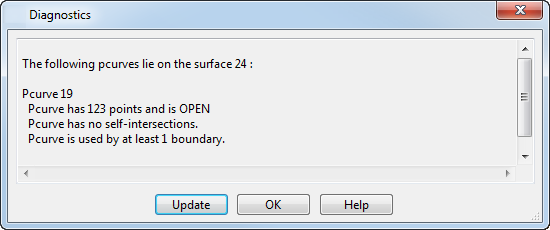

В этом диалоге содержатся сведения о п-кривых (в режиме редактирования п-кривых и границ обрезки (в режиме редактирования границ) на выбранных поверхностях.
В главном окне отображается следующая информация о каждой п-кривой:
- замкнута или не замкнута п-кривая;
- наличие самопересечений в п-кривой;
- использование данной п-кривой в качестве границы.
Выводимые сообщения используются исключительно для информации и не всегда свидетельствуют о проблеме.
- Замкнутая или не замкнутая: незамкнутость п-кривых не является проблемой, при условии, если они соединяются с другими п-кривыми для создания замкнутой границы.
- Самопересечения: если п-кривая пересекает саму себя, она содержит петли, которые могут появиться на границе.
- Использование в границе: если п-кривая не используется в границе, её можно удалить либо использовать для создания новой границы.
Аналогично выполняется анализ границ на поверхности.
- Нажмите кнопку Обновить, чтобы обновить отредактированные п-кривые и информацию в диалоге. Если вы переходите в режим редактирования границ и выбираете эту опцию, отображается информация о границах.
- Нажмите кнопку ОК, чтобы закрыть диалог.
