Выполнение диагностики на границах

Плохо заданные п-кривые (которые могут привести к плохо обрезанным поверхностям) можно идентифицировать с помощью вкладки Управление > панель Исправить > Плохо обрезаны. Нужно тщательно проанализировать данные п-кривых путем генерирования диагностики, чтобы определить нахождение проблемных зон.

Чтобы генерировать диагностику:

1. Выберите поверхности.

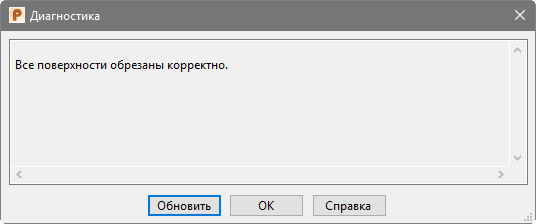

2. Нажмите кнопку на панели инструментов Область обрезки, чтобы открыть диалог Диагностика.

   В этом диалоге содержатся сведения о границах обрезки (в режиме редактирования границ) и п-кривые (в режиме редактирования п-кривых) на выбранных поверхностях.



   Если границы не могут образовать область обрезки, в окне появляется предупреждение. При обнаружении повреждённых границ поступает сообщение либо удалить и создать их заново, либо использовать Файл-Доктор.

   Это окно также отображает следующую информацию о каждой границе:

   • замкнута или не замкнута граница. Незамкнутая граница не может задавать область обрезки. Необходимо отредактировать границу, чтобы сделать её замкнутой.

     Замкнутая граница может быть задана посредством внешних кромок её поверхности.

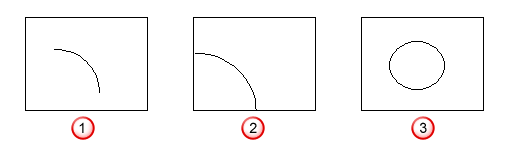

     Не замкнутая граница

     Замкнутая граница (использование кромок поверхности для задания корректной области обрезки)

     Замкнутая граница

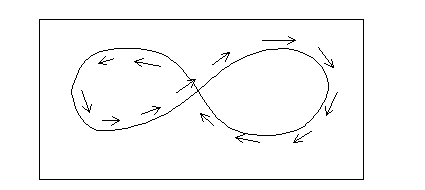

   • имеет ли граница самопересечения. Если граница пересекает саму себя, образуются петли. Видимая область поверхности лежит слева от границы. Стрелки указывают на левую часть границы:

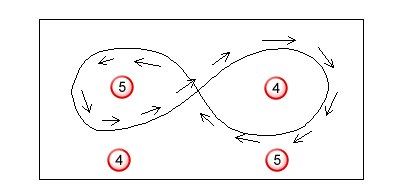

     Как видно из рисунка внизу, существует область, являющаяся одновременно невидимой и видимой . Поэтому такой границей не может задаваться область обрезки.



     Необходимо отредактировать границу, чтобы удалить петлю.

   • пересекает ли граница другую границу. Если граница пересекает другую границу, задать область обрезки невозможно по причине, схожей с самопересечением границы. Необходимо отредактировать границы таким образом, чтобы они не пересекались.
   • имеет ли граница область с нулевой площадью.PowerShape стремится отыскивать области, где площадь равна нулю. Это такие области, где происходит наложение границы самой на себя. В таких случаях может появиться следующее предупреждение:

     Раздел границы 2 имеет нулевую площадь

     проверьте п-кривую 3 вблизи точки 12

     Это приблизительное положение, где присутствует ошибка. Возможно, что не указанная точка, а другие точки в её окрестности являются проблемными.

   Прим.: Сообщение появляется только о первой ошибке. Рекомендуется устранить проблему редактированием необходимых точек. Затем выберите опцию Обновить в диалоге Диагностика для определения дальнейших проблем.
3. Вручную отредактируйте границу и нажмите кнопку Обновить. Это обновит информацию о выбранных объектах. Если вы перейдёте к редактированию п-кривой, затем нажмёте эту клавишу, отобразится информация о п-кривых. Для более подробной информации смотрите Выполнение диагностики на границах.
4. Нажмите кнопку ОК, чтобы закрыть диалог.
