Эта страница даёт возможность менять Ограничивающую плоскость и выбирать направления, не меняющиеся при масштабировании.
Используйте поля опции для выбора направлений, не меняющихся при масштабировании.
Фиксировать X - ограничьте объект так, чтобы размер по оси Х был постоянным по отношению к ограничивающей ЛСК.
Фиксировать Y - ограничьте объект так, чтобы размер по оси Y был постоянным по отношению к ограничивающей ЛСК.
Фиксировать Z - ограничьте объект так, чтобы размер по оси Z был постоянным по отношению к ограничивающей ЛСК.
Используйте опции Связующая ось и Связь для создания соединённых ограничителей масштабирования. Например, соедините размеры Х и Y следующим образом:
- Отключите опцию Фиксировать X.
- Выберите опцию Связь X.
- Выберите ось Y из выпадающего списка Связующая ось. Она соединяет размеры X и Y, поэтому любые изменения в размере Y будут применены и к размеру Х.
- Используйте вкладку Правка > панель Трансформация > Масштаб для масштабирования тела. Заданные ограничители масштабирования применены и появляется сообщение о подтверждении.
ЛСК ограничителей
В процессе масштабирования объекта с ограничителями, масштабируется плоскость ограничителей. Начало координат плоскости ограничителей перемещается с масштабированным началом координат, и ограничиваемый объект меняет положение относительно обновлённого начала координат плоскости ограничителей.
Начало координат ограничительного объекта отображается на модели. Измените опции Начало координат, Ось и Поворот для изменения плоскости ограничителей.
- Начало координат - это координаты X, Y, Z центра ограничительного объекта. Если нужно изменить начало координат, введите новые координаты в соответствующее поле.
— откройте диалог Точка для задания плоскости ограничителей.
- Ось - для изменения направления осей плоскости ограничителей нажмите на кнопку той оси, которую нужно изменить. Это откроет диалог Направление. Используйте диалог для ввода информации об оси и нажмите Применить.
- Поворот - для поворота плоскости ограничителей вокруг оси, в опциях Поворота нажмите кнопку той оси, которую нужно повернуть. Это открывает диалог Калькулятор. Используйте его для ввода значения поворота и нажмите Применить.
Определить размер переходной зоны автоматически - при сохранении размера пользовательского элемента, при масштабировании образуется зазор вокруг элемента. Граница сшивки растягивает участки тела вокруг пользовательского элемента для сопряжения зазора, образованного вокруг элемента и сохраняет целостность тела.
Выберите эту опцию, чтобы задать размер переходной зоны в зависимости от размера зазора.
Погасите эту опцию, чтобы использовать опцию Переходная зона:
Переходная зона - Введите расстояние вокруг границы элемента ограничения, в пределах которого будет происходить растягивание элемента при его масштабировании. Данная опция доступна, только если выбрана функция Определить размер переходной зоны автоматически.

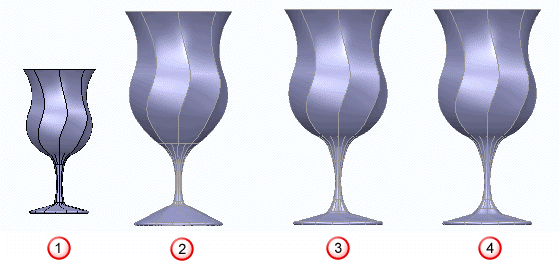

Далее показан результат использования автоматически вычисленной границы сшивки и использования разных размеров пользовательских границ сшивки.
— Исходная
— Переходная зона задана автоматически
— Пользовательская переходная зона со значением 5
— Пользовательская переходная зона со значением 10
Сброс - удаление всех ограничителей выбранного объекта и закрытие диалога.
ОК - принятие настроек ограничителей и закрытие диалога.
