Таблица отверстий в телах содержит координаты центра, значения диаметра и глубины этих отверстий.

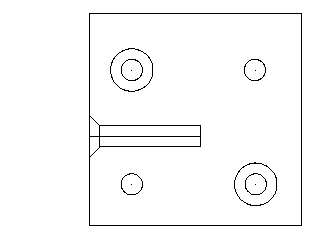

На рисунке показано тело с отверстиями:

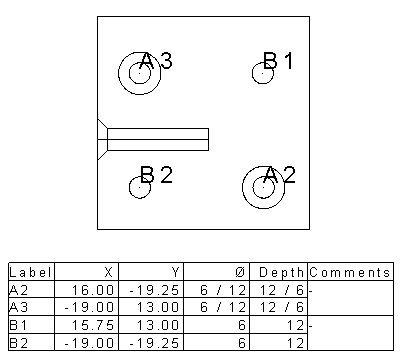

Для них создана следующая таблица:

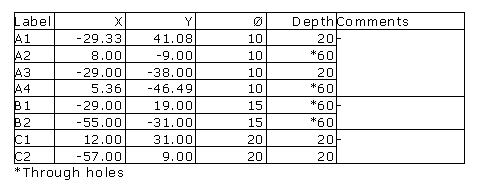

В таблице сгруппированы отверстия одного типа, и содержится информация о координатах центров отверстий, их диаметры и глубины.
Если настройка по умолчанию Включить отверстия выбрана на странице Таблицы диалога Параметры, то только отверстия, перпендикулярные виду, включаются в таблицу.
Сквозные отверстия сейчас отмечены в таблице звёздочкой*.
По умолчанию отображаются только координаты X и Y. Чтобы получить координату Z, включите опцию Добавить координату Z на странице Таблицы в диалоге Параметры.
