Чтобы выполнить простые операции над электродами:
- Выберите электроды в дереве построения и воспользуйтесь "горячими" клавишами.
- Используйте опции соответствующих контекстных меню. Контекстные меню слегка отличаются в зависимости от типа электродов: стандартные электроды, многоместные электроды, набор электродов.
Для редактирования электродов в дереве построения:
- Выберите электрод в дереве построения.
- Щелкните правой кнопкой мыши по выбранному электроду.
Откроется контекстное меню Электрод.
- Используйте эти опции меню для редактирования электрода:
- Удалить, чтобы удалить электрод.
- Изменить, чтобы открыть диалог Изменить электрод.
- Скрыть, чтобы скрыть электрод.
- Скрыть остальные, чтобы скрыть все электроды за исключением выбранных.
- Экспорт всех, чтобы открыть диалог Мастер создания электродов - Проект для экспорта всех электродов модели.
- Экспорт выбранных, чтобы открыть диалог Мастер создания электродов - Проект для экспорта выбранных электродов модели.
Многоместный электрод

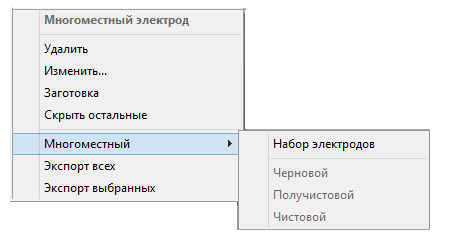

Если вы выбираете многоместный электрод, открывается контекстное меню Многоместный электрод, содержащее дополнительные опции:
Набор электродов - выберите эту опцию, чтобы конвертировать многоместный электрод в набор электродов.
Набор электродов
Если вы выбираете набор электродов, открывается контекстное меню Набор электродов, содержащее дополнительные опции:
Набор электродов - погасите эту опцию, чтобы конвертировать набор электродов в многоместный электрод.
Черновой - выберите эту опцию, чтобы задать выбранный электрод как черновой со значениями припуска для черновой обработки.
Получистовой - выберите эту опцию, чтобы задать выбранный электрод как получистовой со значениями припуска для получистовой обработки.
Чистовой - выберите эту опцию, чтобы задать выбранный электрод как чистовой со значениями припуска для чистовой обработки.
