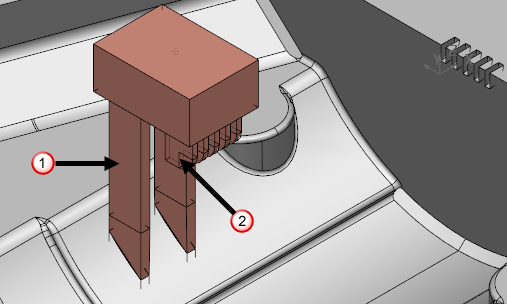

Вы можете создать Многоместные электроды, которые задаются как электроды с несколькими формами для прожига, расположенными на одной заготовке.
- Первая форма для прожига
- Вторая форма для прожига
Чтобы создать многоместный электрод:
- Выберите электрод с несколькими формами для прожига.
- Откройте вкладку Мастер > панель Electrode > Создать.

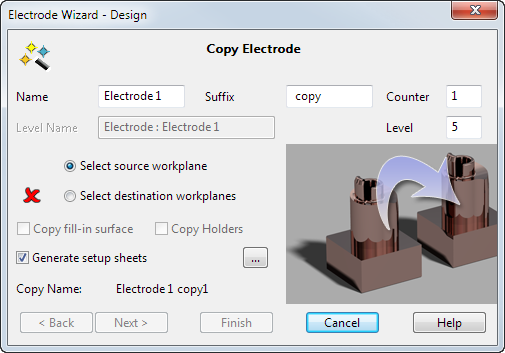

Откроется страница Копировать электрод Мастера создания электродов:

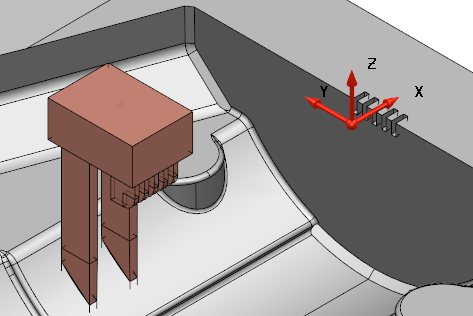

- Выберите в модели ЛСК новой формы для прожига.
Значок
изменится на
.
- Выберите в модели ЛСК новой поверхности прожига.
Значок
изменится на .

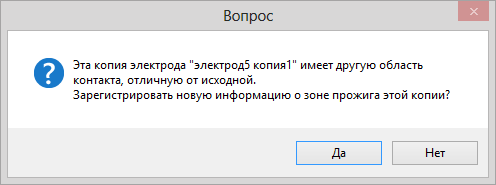

- Нажмите кнопку Готово. Открывается сообщение с предупреждением.
- Нажмите кнопку Да, чтобы создать многоместный электрод и закрыть диалог мастера.

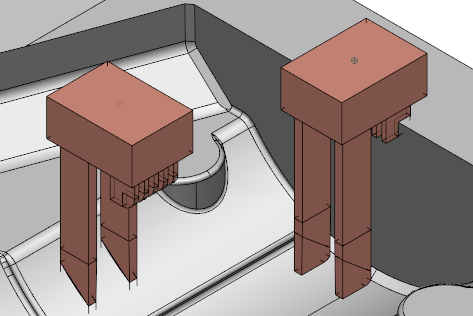

Создается копия электрода. В дереве построения она обозначается специальным символом многоместного электрода в виде игральной кости.
- Повторите процесс для каждой формы для прожига.
Если формы для прожига Многоместного электрода идентичны, его можно конвертировать в Набор электродов, в котором можно назначить разные припуски для каждой из форм для прожига.
