Опция Цельные плиты матрицы/пуансона создаёт оттиски прямо в плитах матрицы и пуансона без использования специальных вкладышей.

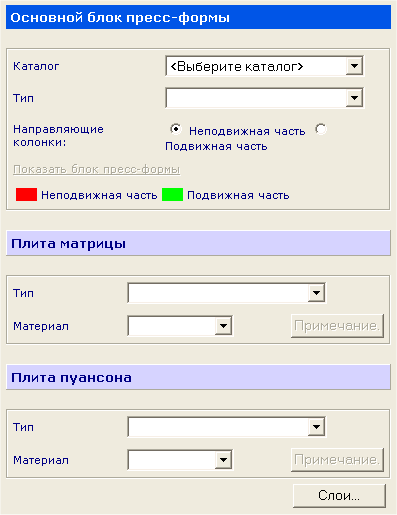

- Задайте плиты матрицы и пуансона:
- Каталог - выберите каталог в выпадающем списке. Затем Toolmaker находит в каталоге оптимальные размеры для базового блока и показывает их.
- Тип - выберите тип базового блока.
- Направляющие колонки - опция выбирает, какая часть содержит направляющие колонки. Можно выбрать Неподвижную часть или Подвижную часть.
- Плита матрицы - выберите Тип и Материал для плиты матрицы, доступной в каталоге.
- Плита пуансона - выберите Тип и Материал плиты пуансона, доступной в каталоге.
- После того, как плиты выбраны, они появляются на экране. Фиксированная половина отображается красным цветом, а движущаяся - зелёным (согласно цветовой схеме по умолчанию).
- Слои - опция позволяет задать, на каком слое будет находиться каждый компонент базового блока.
После того, как плиты выбраны, они появляются на экране. Фиксированная половина отображается красным цветом, а движущаяся - зелёным.
- Нажмите кнопку Далее >, чтобы открыть страницу для задания положения вкладышей плит матрицы и пуансона.
- Если не зарегистрировано ни одной плиты, нажмите кнопку Запуск Мастера формообразующих, чтобы запустить Мастер формообразующих и использовать его для создания требуемых плит. При этом автоматически используются стандартные размеры плит. Если нужно использовать пользовательские плиты, просто измените размеры плит в мастере.
- Чтобы создать ползунные механизмы, нажмите кнопку Вставить подвижные знаки, чтобы войти в Мастер подвижных знаков. Используйте его для создания ползуна.
- Нажмите кнопку Далее чтобы открыть следующую страницу.

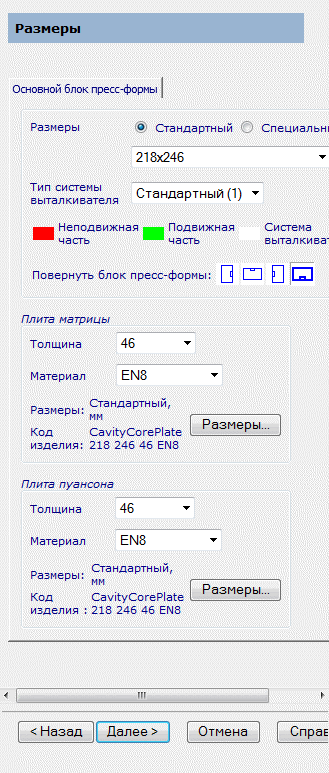

Если нажать кнопку Размеры, можно открыть просмотр эскиза выталкивателя и отверстий в плитах матрицы и пуансона в графическом окне.
- Нажмите кнопку Далее чтобы открыть следующую страницу.

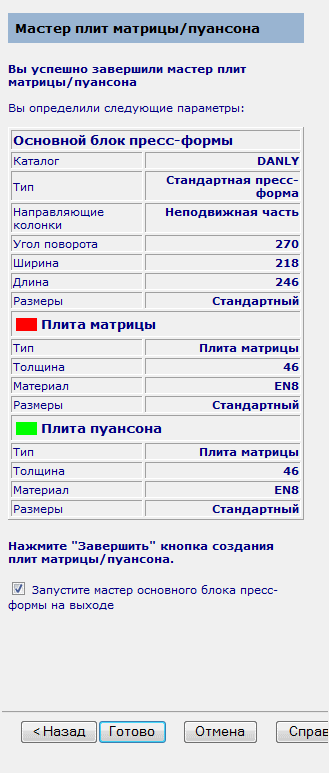

- Проверьте свои параметры. Нажмите кнопку < Назад, если необходимо изменить значения.
- Чтобы запустить Мастер базового блока пресс-формы после того, как плиты матрицы и пуансона были созданы, выберите опцию Запустите мастер основного блока пресс-формы на выходе.
- Нажмите кнопку Готово для создания плит матрицы/пуансона.
Каждая плита содержит поверхности разъёма и отверстия направляющих колонок/стержней. Плиты создаются в сборе.
