Автоматическая сегментация сетки

Используйте автоматическую сегментацию для быстрого разделения сетки на сегменты и вписания в них поверхностей.

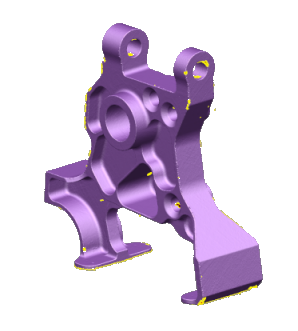

1. Выберите сетку.



2. Откройте вкладку Инструменты для работы с сеткой > панель Создать > Сегмент.

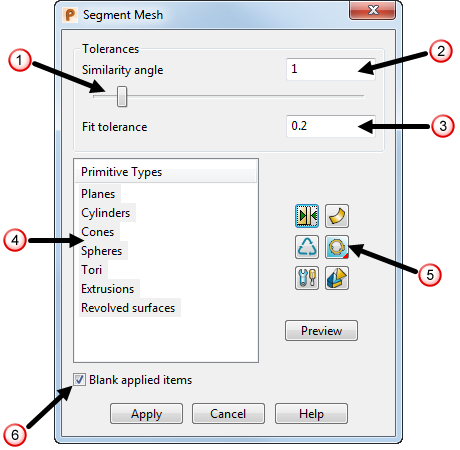

3. Используйте следующие опции диалога Сегмент сетки для управления процессом сегментации:



   • Воспользуйтесь слайдером или введите значение , чтобы изменить Угол подобия.
   Прим.: Небольшие углы подобия используются для разделения областей гладкой сетки с высокой степенью кривизны. Большие углы подобия подходят для работы с более "грубыми" сетками, имеющими разрывы.
   • Введите значение точности соответствия поверхности сегменту сетки.
   • Выберите примитивы, которые будут использоваться для сегментации, в списке Типы примитивов.
   • Нажмите , чтобы открыть диалог Удлинить примитивы.
   • Нажмите кнопку , за которой следует просмотр Исправленных областей со вписанными в них примитивами.
   • Нажмите кнопку для вызова диалога Настройки сегментации.
   • Используйте кнопки и , чтобы переключаться с генерирования поверхностей на генерирование тел.
   • Нажмите кнопку Вписать , чтобы выбрать направление. Выберите:

     Вписать внутри, чтобы вписать поверхность-примитив с внутренней стороны сетки.

     Вписать через середину, чтобы вписать поверхность-примитив по возможности близко к центру сетки.

     Вписать снаружи, чтобы вписать поверхность-примитив с наружной стороны сетки.

   • Нажмите кнопку , чтобы открыть панель инструментов Сегментация сетки вручную.
   • Выберите опцию Cкрыть примененные объекты , чтобы автоматически скрыть любые примененные поверхности или тела.

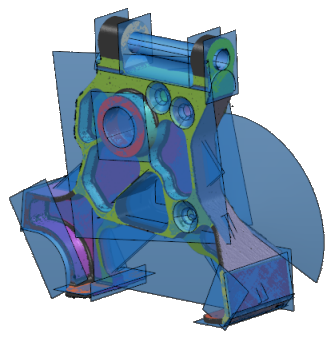

4. Нажмите кнопку Просмотр, чтобы выполнить предварительный просмотр генерированных объектов.


   Совет: Перемещайте мышь по генерированному объекту, чтобы увидеть значение точности вписывания.

   Прим.: Если вы изменили опции диалога, нажмите кнопку Просмотр еще раз, чтобы обновить просмотр.

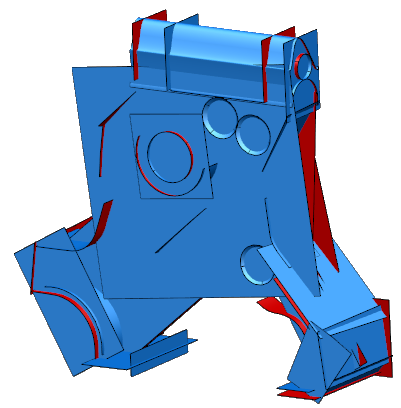

5. Выберите мышью генерированные объекты, которые требуется сохранить, и нажмите кнопку Применить, чтобы создать их.



   Совет: Щелчок правой кнопки мыши по объекту равносилен нажатию кнопки Применить.
6. Чтобы создать дополнительные объекты, которые ранее не были распознаны:
   • Измените Угол подобия в диалоге Сегмент сетки.
   • Нажмите кнопку Просмотр.
   • Выберите объекты и нажмите кнопку Применить.

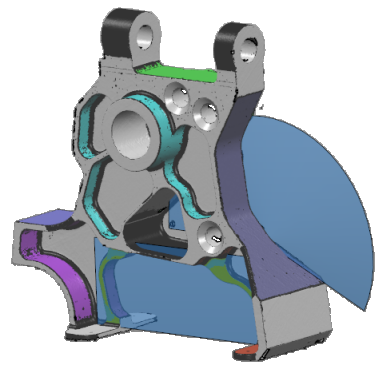

7. Закройте диалог и скройте сетку, оставив новые объекты.



Совет: Ранее выбранные поверхности запоминаются, если вы выходите и снова входите в режим сегментации той же самой сетки.

Если удалить поверхность до возвращения в сегментатор, ее области освобождаются.

Если отменить, вернуть или изменить сетку, сохраненные данные теряются. Если это произошло, сегментатор не запоминает генерированные им поверхности.
