Используйте эту страницу, чтобы определить, как наложение хордой применяется к целевому объекту.
Уменьшить искажение - эта опция позволяет выбрать место, где требуется минимизировать искажение, полученное в процессе наложения. Выберите одну из опций:
- Радиально
- По оси Х
- По оси Y
- Глобально
Дополнительную информацию можно найти в разделе Мастер наложения - Создание карты наложения длиной хорды в разделе "Поверхностное моделирование".
Точность наложения - перемещайте слайдер, чтобы настроить точность карты наложения для уменьшения искажения. Выше дает лучшее качество наложения, но требует больше времени для создания карты наложения. Значением по умолчанию является Нормальное.
Жесткость наложения - перемещайте слайдер для настройки угла наложения. Максимальная жесткость уменьшает углы наложения и сохраняет большие области карты. Минимальная жесткость увеличивает углы наложения карты и обеспечивает повышенную кривизну. Значением по умолчанию является Нормальная жесткость.

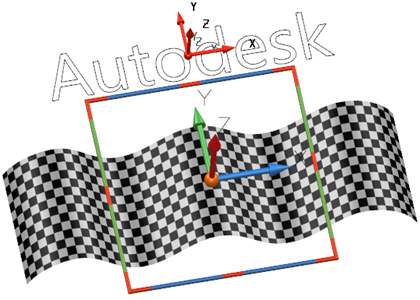

Просмотр - нажмите эту кнопку, чтобы открыть карту наложения на целевой поверхности или теле с целью визуализауции результатов наложения. Наложение при просмотре имеет вид шахматной доски, на которой хорошо видны любые искажения.
Далее - открывается страница Объект наложения Мастера наложения.
