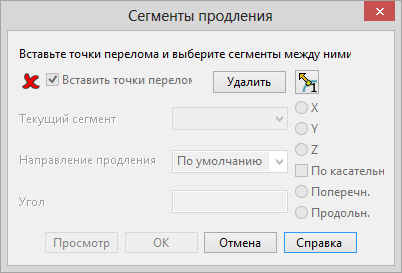

Используйте диалог для разбивки контура на сегменты меньшего размера. Воспользуйтесь ими для задания направления поперечных кривых в процессе удлинения поверхности.

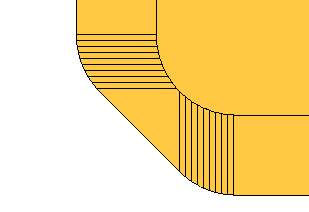

На чертеже изображён сегмент удлинения поверхности на закруглённом угле:
Рассмотрим, как можно улучшить удлинение поверхности на угле при помощи данного диалога.
Вставить точки перелома - если выбрана эта опция, можно вводить и удалять точки перелома в контуре.
Для ввода точек перелома щёлкните мышью в соответствующих точках контура.

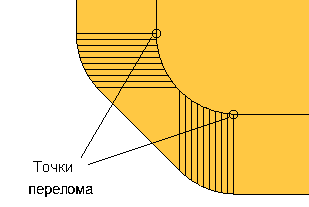

Введем на угле две точки перелома:
Для удаления точки перелома удерживайте клавишу Ctrl и щёлкните по точке.
После ввода точек перелома отключите опцию Вставить точки перелома.
Удалить - нажмите эту кнопку, чтобы удалить все направляющие кривые.
и
- используйте эти кнопки для переключения направления точек перелома. Более подробную информацию см. в разделе Диалог Разбивка линии разъема на сегменты.

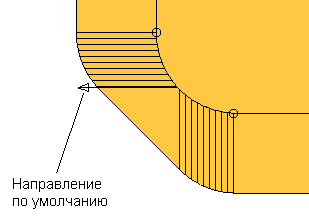

Текущий сегмент - выбирает сегмент из выпадающего списка. Сегмент подсвечивается, а его стрелка указывает направление продления по умолчанию:
Направление продления - выберите в списке направление:
- По умолчанию - использует направление, определённое в диалоге Направление продления. При необходимости можно изменить направление поперечных кривых.
- Нормаль кривой - продлевает поверхность по нормали к контуру.
- Вдоль оси - использует направление вдоль заданной в диалоге оси.
- Образующие поверхности - использует направление вдоль образующих поверхности.
При выборе опции стрелка меняет направление.

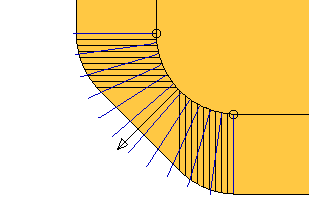

В нашем примере выбрана опция Нормаль кривой:
Для изменения направления поперечных кривых на направление противоположной стороны контура, щёлкните по стрелке.
Угол - угол, под которым новый сегмент поверхности проецируется с существующей поверхности.
Просмотр - отображает направление поперечных кривых всей поверхности продления.
OK - сохраняет изменения и закрывает диалог.

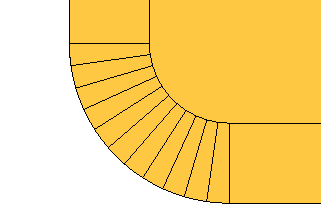

Для того, чтобы просмотреть новое продление поверхности, нажмите кнопку Просмотр в диалоге Продление поверхности.
- на отрезке всего две точки
- существующая средняя точка совпадает с конечной точкой
