Можно продлить несколько поверхностей, создав новую поверхность, касательную к другим поверхностям вдоль общей кромки.
- Сориентируйте нормали поверхностей.
Важно всегда сохранять нормали поверхности, направленными от материала.
Убедитесь, что внешняя часть двух смежных поверхностей совпадает. Если потребуется, разверните нормали поверхностей.
Нормали поверхностей определяют направление удлиняемой поверхности.

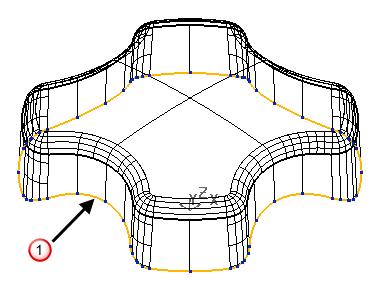

- Создайте контур из кромок ваших поверхностей
.
Когда вы создаёте контур из поверхности, данные о касательной к поверхности хранятся с данными контура.
- Выберите контур.
- Откройте вкладку Поверхность > панель Обработка > Удлинение.
- Используйте Диалог Продление поверхностей для продления поверхности.
