Используйте функционал Булевой бобышки, чтобы создать булево объединение между активным и другим телом, которое не пересекает активное тело насквозь. Дерево элементов обновится для включения подветки к элементу бобышка, отображая историю второстепенного тела.

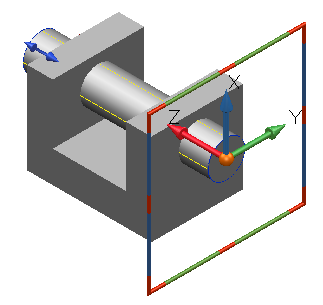

В данном примере для создания булевой бобышки цилиндр добавляется к активному телу:
- Выберите тело для добавления его к активному телу.
- Откройте вкладку Тело > панель Элемент > Булева бобышка.
Булево объединение добавляет выбранное тело к активному с условием, что оно не пересекает насквозь активное тело.

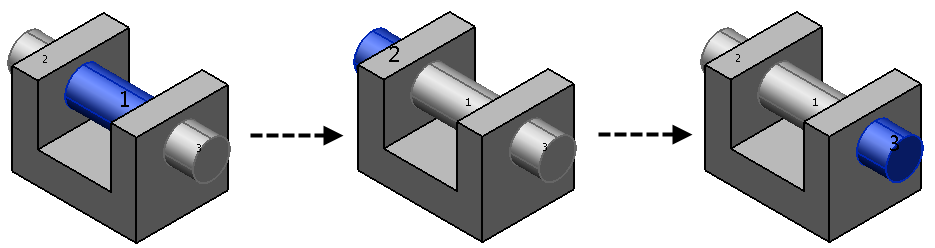

Все возможные варианты создания булевой бобышки показаны в модели. Грани текущего решения подсвечены и количество текущих решений также заметно выделены. Другие решения также пронумерованы.

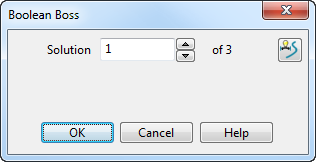

- Просмотрите возможные решения с помощью диалога Булева бобышка или щёлкните по одной из цифр, чтобы подсветить нужное решение и обновить диалог Булева бобышка.
- Задайте привязку элемента в процессе создания, нажав кнопку Привязка элемента
. Подробности смотрите в Создание связки между телом и твердотельным элементом.
- Нажмите кнопку OK.
