Чертеж замечаний - это чертёж с преопределёнными видами и штампом, который можно снабдить размерами и текстом.
Создание и открытие чертежа замечаний
- Откройте модель, для которой требуется создать чертеж:
- Выберите вкладку Чертеж > панель Чертеж > Замечания.

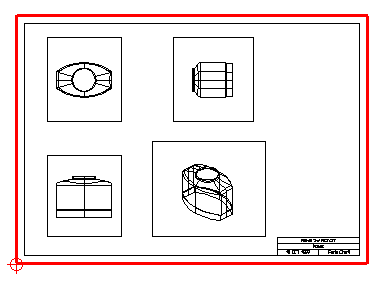

Если чертёж замечаний ещё не существовал, он создаётся с четырьмя видами объектов, открытых в текущей модели:
Если чертёж замечаний уже существует, то открывается данный чертёж.

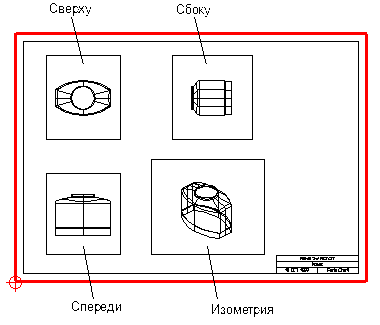

Прим.: Для каждой модели можно создать только один чертёж замечаний.Направления видов в чертеже замечаний показано внизу:
Содержание видов автоматически масштабируется для соответствия границам вида.
- Можно изменить настройки видов, отключив опции Добавить элементы и Автомасштабирование в диалоге Настройка вида. Можно сохранить чертеж замечаний для использования в других моделях.
- Не закрывая чертеж замечаний, обновите модель.
Чертеж замечаний автоматически обновляется в соответствии с выполненными изменениями.
- Чтобы закрыть чертеж замечаний, выберите опцию Файл > Закрыть.
Чертёж замечаний и другие объекты, созданные в нём, хранятся с моделью.
Редактирование чертежа замечаний
Чертежи замечаний можно редактировать как обычный чертёж. Подробнее смотрите в разделе Редактирование чертежа.
Виды в чертежах замечаний редактируются так же, как и другие чертёжные виды. Подробности смотрите в разделе Редактирование вида.
Если вы меняете имя чертежа замечаний, новое имя создается при следующем выборе опции Замечания во вкладке Чертёж > панель Чертеж.
Адаптация чертежа замечаний
Вы можете изменить компоновку чертежа замечаний и сохранить ее для использования в будущем.
Чтобы адаптировать чертеж замечаний:
- Создайте чертёж замечаний в шаблоне модели NEW_MODEL_MASTER.
- Отредактируйте чертёж замечаний для соответствия вашим требованиям.
Можно добавить объекты в чертёж замечаний в шаблоне модели.
При следующем создании чертежа замечаний используется этот шаблон.
Подробнее смотрите в разделе Использование шаблона чертежа.
