Вид сечения представляет собой поперечное сечение модели.

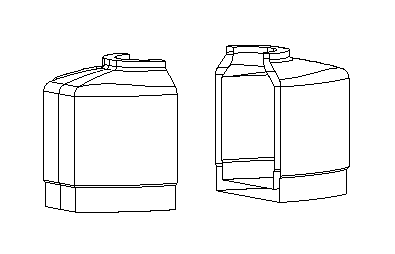

Модель чернильницы была разрезана по вертикали:
В результате получаются две части:
Кромки детали вдоль разреза используются для задания сечения.
Стрелками показано направление взгляда.

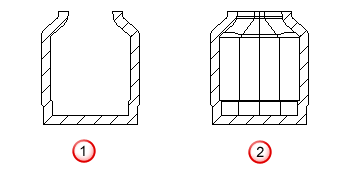

Без деталей фона.
С деталями фона.
Линия, используемая для разрезания модели и задания вида сечения, называется линией сечения.
На чертеже может быть несколько сечений. Чтобы определить какой линии сечения принадлежит конкретный вид сечения, используются буквенные обозначения. Буквы располагаются в верхней и нижней части линии сечения. Под видом сечения помещается надпись СЕЧЕНИЕ с соответствующим ему буквенным обозначением.
Предупреждающий красный крест отображается в сечениях и на линиях невидимого контура, подлежащих обновлению ввиду выполненных в модели изменений. Отображение крестов можно отключить с помощью следующей команды:
view_options mark_updated off
Задайте настройки сечений и примечания к ним на странице Файл > Параметры > Параметры приложения > Drafting > Виды > Сечения.
