Страница Распознать вкладыши штампа - Ползун-пуансон

Этот диалог открывается при выборе опции Ползун-пуансон на странице Выбрать тип пуансона.

Её можно пропустить в следующих случаях:

• Страница Распознать вкладыши штампа может быть пропущена, если можно выбрать два вкладыша, а в модели отсутствуют элементы ползуна-пуансона.
• В модели есть тела или компоненты DW_CORE и DW_CAVITY. Данные тела выбираются автоматически, если они не скрыты или не лежат на отключенном слое. (Тела с данными именами автоматически создаются Мастером формообразующих при запуске Toolmaker.)

Используйте эту страницу для выбора поверхности разъёма вкладышей плит матрицы и пуансона:

• Создать новый ползун-пуансон:

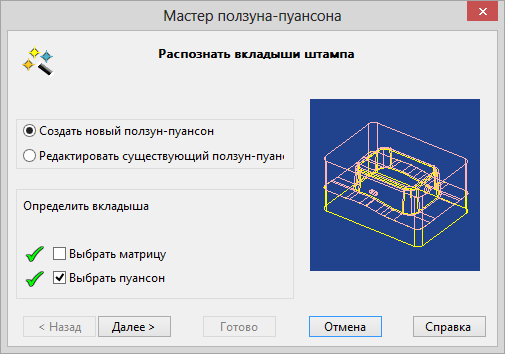

  1. Выберите опцию Создать новый ползун-пуансон:.
  2. Выберите опцию Выбрать пуансон для выбора вкладыша для плиты пуансона.
  3. Выберите пуансон тела.
  4. Нажмите Выбрать матрицу.
  5. Выберите матрицу тела .



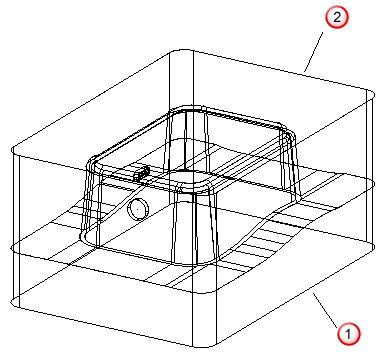

     Можно выбрать два тела или компонента при условии, что они соединены общей гранью.

     Если выбирается несколько копий компонентов, открывается диалоговое окно Выбран мульти-элементный компонент.

  6. Нажмите Далее для перехода на страницу «Выбор поверхности разъёма».
• Редактировать существующий ползун-пуансон:

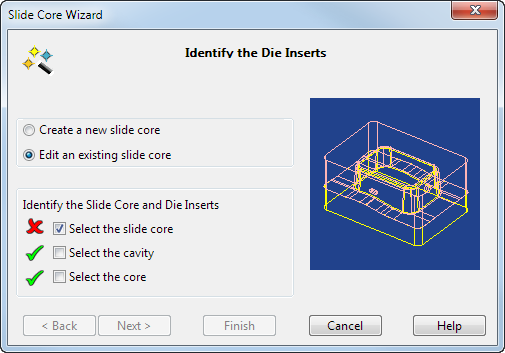

  1. Выберите опцию "Редактировать существующий ползун-пуансон". В диалоге появляются дополнительные опции:
  2. Воспользуйтесь опцией "Выбрать ползун-пуансон". Эта опция становится доступной, если выбрана команда "Редактировать существующий ползун-пуансон".
  3. Выберите тело или компонент, являющийся существующим ползуном-пуансоном. При выборе его для редактирования символ меняется на .
  4. Нажмите Далее для перехода на страницу «Выбор поверхности разъёма».
