Используйте эту страницу для выбора поверхности разъёма вкладышей плит матрицы и пуансона.
- Выберите Пуансон. Вкладыш для данной плиты появляется на экране, а другой вкладыш временно исчезает с него.

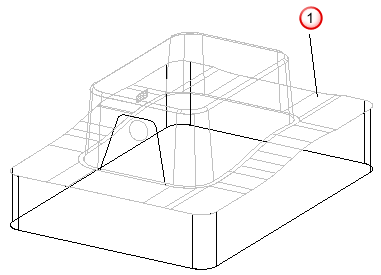

- Выберите поверхности разъёма на плите пуансона.

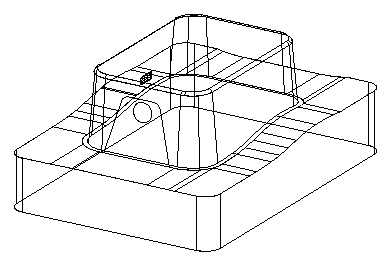

При перемещении курсора над вкладышем области подсвечиваются
. Это области, где можно выбрать поверхности разъёма.

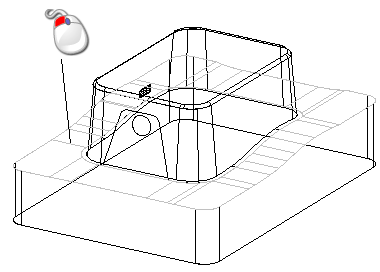

- Если щёлкнуть по подсвеченной области, она выбирается и меняет цвет. Ранее выбранные области удаляются из выборки.
- Выбранные области легче видеть в закрашенной модели.
- Вы можете добавлять и убирать области из текущей выборки с помощью клавиш Shift и Control, как указано в мастере.
- Для выбора областей используйте выбор рамкой. Область считается выбранной, если она целиком попала в рамку. Это упрощает выбор группы граней. Выбор рамкой можно также использовать совместно с клавишами Shift и Ctrl для добавления и удаления областей.

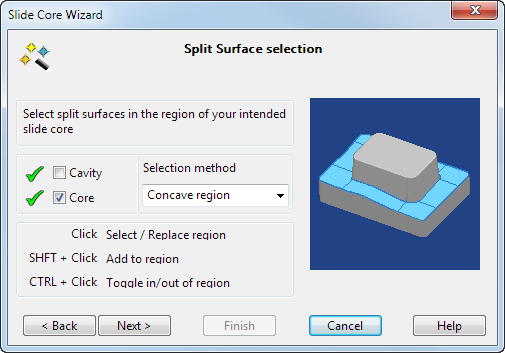

Четыре данных опции Метода выбора определяют тип подсвеченной области:
- Вогнутые области - подсвечивает вогнутые области на вкладыше.
- Выпуклая область - подсвечивает выпуклые области на вкладыше.
- Непрерывная область - выбирает область поверхности, являющуюся касательно-непрерывной.
- Отдельная грань - подсвечивает только отдельные грани.
- Выберите следующую грань с помощью опции Одиночная грань.

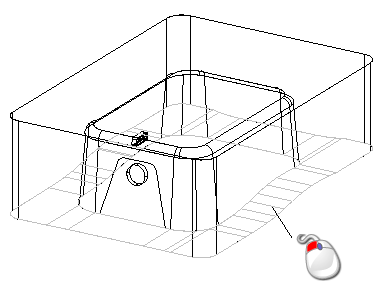

- Выберите Матрицу и поверхности разъёма на вкладыше. Сейчас можно выбрать только часть, а не все поверхности разъёма.
- Нажмите Далее для перехода на страницу Выбор области поднутрений.
