Поверхность-ободок - это своеобразное ребро жёсткости, удерживающее металл на месте в процессе формообразования. Часто создаётся в углах детали:

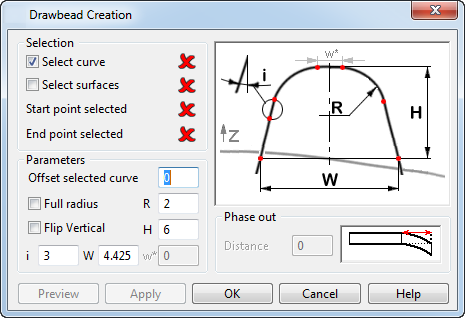

- Откройте вкладку Поверхность > панель Обработка > Обработка > Поверхность-ободок, чтобы открыть диалог Создание ободка.
- Используйте опции диалога для задания ободка:
Выбор объектов - опции данного раздела позволяют выбрать кривую, поверхность и точки для создания поверхности-ободок:
- Выбрать кривую - выберите эту опцию, а затем кривую.
- Выберите поверхность - выберите эту опцию, а затем поверхность.
- Начальная точка выбрана - значок меняется с
на
, указывая, что начальная точка выбрана.
- Конечная точка выбрана - значок меняется с на , указывая, что конечная точка выбрана.
Параметры - опции этого раздела позволяют изменять форму и размеры поверхности подбором параметров:
- Смещение выбранной кривой - выбранная кривая смещается на введённое значение.
- Полный радиус - выберите эту опцию, чтобы применить радиус R к данному профилю. Значение w* автоматически становится равным 0.
- R - радиус профиля.
- Обратить вертикально - выберите эту опцию, чтобы создать ободок в направлении -Z.
- Н - высота профиля.
- i - угол стороны профиля.
- W - ширина основания профиля.
- w* - ширина верхней части профиля Это значение автоматически настроено равным нулю при включенной опции Полный радиус.
Просмотр- выберите опцию для просмотра результатов. Можно произвести изменения и запустить просмотр снова.
Применить - выберите опцию, чтобы применить изменения.
Вырождение - сужает конец поверхности ободок на определённом расстоянии:
Расстояние - расстояние, на котором происходит вырождение.
- Если ободок корректный, нажмите кнопку ОК.
