Изображение каждого типа отверстия показано в диалоге.

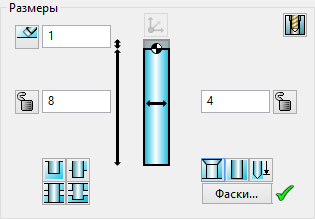

- Измените размер одним из следующих способов:
- Используйте маркеры привязки. Этот метод возможен только в случае, если положение отверстия на теле уже определено.
- Введите значения в поля размеров.
- Используйте следующие кнопки, чтобы задать способ продления или ограничения отверстия:
— выберите эту опцию, чтобы создать сквозное отверстие. На экране длина отверстия выходит за пределы тела. Запас длины отрисовывается по обе стороны отверстия.
— выберите эту опцию, чтобы ограничить длину отверстия, превышающую толщину активного тела. Если опция погашена, длина отверстия не ограничивается.
— выберите эту опцию, чтобы ограничить длину сквозного отверстия до конечного пересечения. Если необходимо ограничить длину сквозного отверстия до первого пересечения, нажмите для открытия
.
— выберите эту опцию, чтобы ограничить длину отверстия в обратном направлении до конечного пересечения. Если нужно ограничить обратную длину отверстия до первого пересечения, нажмите для открытия
.
- Используйте следующие кнопки, чтобы задать способ измерения глубины и конца отверстия:
— выберите эту опцию, чтобы измерять глубину отверстия до конической части. Если опция погашена, глубина отверстия измеряется до вершины конуса. При выборе этой кнопки команда Показать конус на дне
деактивируется.
- выберите эту опцию, чтобы отображать конус на дне отверстия;
Если отображается
, к отверстию добавляются фаски, заданные в диалоге Фаски. Нажмите
для открытия диалога Фаски.
Если фаски не требуются, нажмите
. Это погасит
, и фаски
больше не отобразятся.
- Используйте следующую опцию, чтобы задать запас длины отверстия:
— выберите эту опцию, чтобы задать запас длины автоматически. Это значение достаточно большое и гарантирует прохождение отверстия через любые пересечения. Текстовое поле запаса длины в данном случае погашено. Погасите эту опцию, чтобы задать запас длины вручную.
Запас длины - это длина над отверстием, гарантирующая, что отверстие можно вырезать в теле
. Если запас длины лежит внутри тела, увеличьте его.

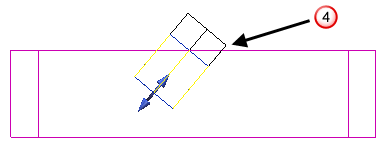

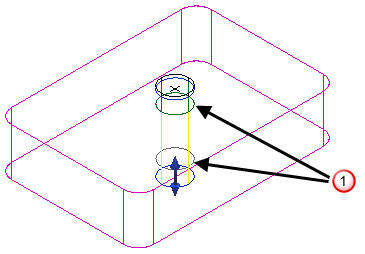

На рисунке внизу запас длины лежит внутри тела
.

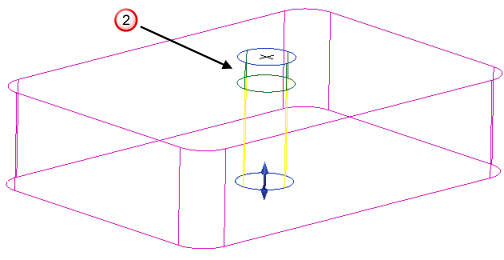

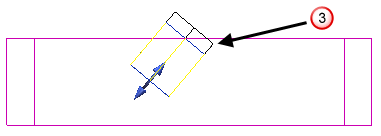

Значение его увеличено таким образом, что сейчас он лежит за пределами тела
.
- Используйте следующие кнопки для блокировки и разблокирования глубины и диаметра.
размер заблокирован. Нажмите эту кнопку, чтобы разблокировать его.
размер разблокирован. Нажмите эту кнопку, чтобы заблокировать его.
- Если глубина отверстия заблокирована, она не меняется при пропорциональном масштабировании всего тела во вкладке Правка. Если глубина разблокирована, она соответственно меняется при масштабировании.

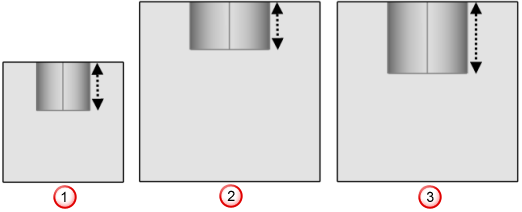

Исходное тело с начальной глубиной.
Масштабированное тело с заблокированной глубиной, равной начальной глубине отверстия.
Масштабированное тело с разблокированной глубиной отверстия. Величина глубины также подверглась масштабированию.
Если масштабирование тела непропорциональное или глубина отверстия задана с использованием параметров, глубина масштабироваться не будет, независимо от статуса ее блокировки.
- Если диаметр отверстия заблокирован, он не меняется при пропорциональном масштабировании всего тела во вкладке Правка. Если диаметр разблокирован, он соответственно меняется при масштабировании.

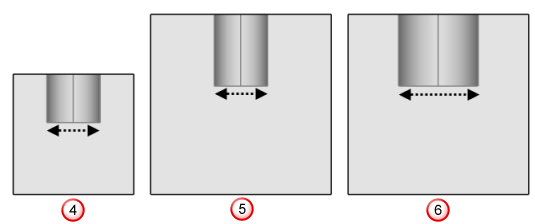

Исходное тело с начальным диаметром.
Масштабированное тело с заблокированным диаметром, равным начальному диаметру отверстия.
Масштабированное тело с разблокированным диаметром отверстия. Величина диаметра также подверглась масштабированию.
Если масштабирование тела непропорциональное или диаметр отверстия задан с использованием параметров, диаметр масштабироваться не будет, независимо от статуса его блокировки.
- Если глубина отверстия заблокирована, она не меняется при пропорциональном масштабировании всего тела во вкладке Правка. Если глубина разблокирована, она соответственно меняется при масштабировании.
