Анализ отличия моделей

Используйте опцию анализа различий между двумя объектами:

Прим.: Доступность этого функционала зависит от типа лицензирования.

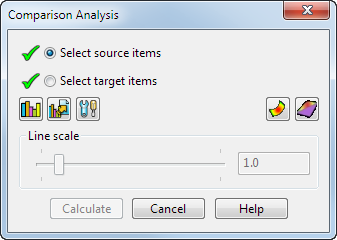

1. Откройте вкладку Визуализация > панель Модель > Анализ, чтобы открыть диалог Сравнительный анализ:



2. Выберите первый объект сравнения (исходный объект).
3. Выберите второй объект сравнения (целевой объект).
4. Нажмите кнопку Вычислить.

   Различие в объектах отображается в виде карты ошибок:



5. Используйте другие опции диалога следующим образом:

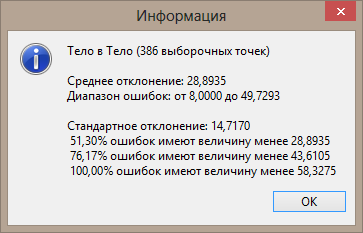

   • Нажмите кнопку Статистика , чтобы открыть статистику отклонений.



   • Нажмите кнопку Экспорт , чтобы экспортировать разницу с помощью диалога Экспорт в:

     Вы можете экспортировать различия между объектами в файлах форматов ASCII или STL.

   • Нажмите кнопку Опции , чтобы изменить опции сравнительного анализа.
   • Нажмите кнопку Отклонения кривых , чтобы открыть опции отклонения кривых. По умолчанию эта опция отключена.
   • Используйте слайдер Масштаб линии или введите значение в поле, чтобы задать отклонения ширины линий. Данная опция становится доступной только при нажатии кнопки Отклонения кривых.

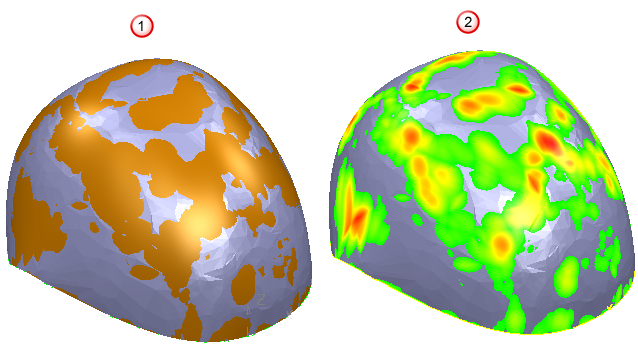

   • Нажмите кнопки Закраски , чтобы открыть или скрыть закраску. На модели показаны:

     Закраска отличий выключена.

     Закраска отличий включена.
