Выноска - это метка со стрелкой, указывающей на область чертежа. Метка может быть кодовым номером, буквой или описанием.
Выноски используются для:
- идентификации частей модели;
- описания свойств модели;
- Добавления пронумерованных меток, представляющих ключевую информацию в спецификацию или иную таблицу.

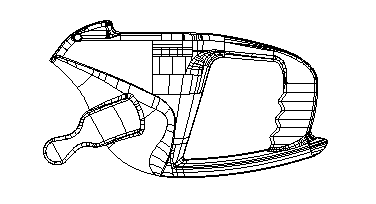

На следующем примере представлена поверхность скругления со стороны опорной рукоятки пилы:

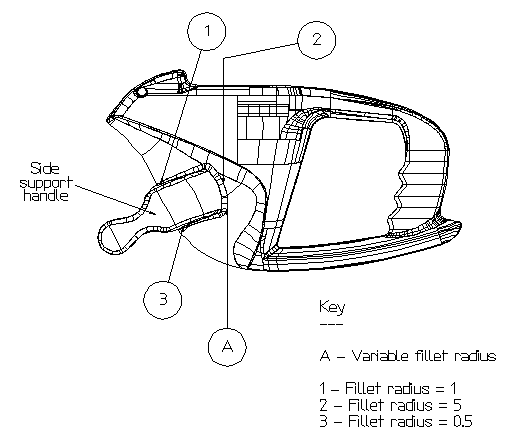

В данном случае выноски использованы, чтобы показать детали модели. В нижнем правом углу находится поясняющая каждую выноску информация.
Как видно из примера, можно создать разные типы выносок.
