Метка выноски - это символ (состоящий из отдельных объектов). Стрелка выноски является линией.
Вы можете перемещать выноску или стрелку, редактировать текст в выноске, добавлять дополнительные стрелки и изменять ломаные стрелки.
Чтобы переместить выноску:
- Переместите выноску мышью в новое положение.
В данном примере выноска перемещена вверх и влево:
- Отпустите кнопку мыши, чтобы подтвердить новое положение.
Стрелка обновляется автоматически:
Чтобы переместить стрелку выноски:
- Переместите мышью конец стрелки в новое положение.
В данном примере конец стрелки перемещен вправо от выноски:
- Отпустите кнопку мыши, чтобы подтвердить новое положение.
Стрелка перемещается в новое положение:
Место касания стрелки с выноской обновляется автоматически.
Чтобы отредактировать текст выноски:
- Выберите тело выноски.
Тело выноски - это символ.
- Откройте вкладку Главная > панель Утилиты > Конвертировать > Символ, чтобы конвертировать символ в текст.
- Отредактируйте текст.
Чтобы добавить в выноску дополнительные стрелки:
- Выберите тело выноски.
- Дважды щелкните мышью по телу выноски, чтобы открыть диалог Добавление стрелки:
- Выберите один из видов стрелок в диалоге.

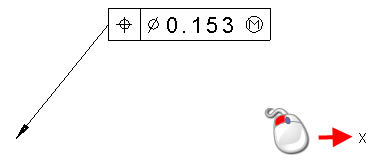

- Выберите место положения стрелки:
Новая стрелка выноски выходит из ближайшей кромки тела выноски.
Можно сделать так, что стрелка будет выходить из угла тела выноски в случае с квадратным телом выноски. Для этого нужно отключить опцию Ставить размерную линию от угла на странице Выноска в диалоге Параметры.

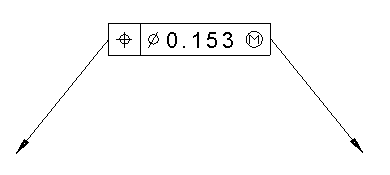

В выноске появляется новая стрелка:
- Продолжайте добавлять стрелки путём выбора типа стрелок и ввода их положений.
- Нажмите кнопку ОК, чтобы закрыть диалог.
Кроме того, вы можете:
- использовать опции на панели инструментов Текст(для выносок), чтобы изменить текст, счетчик и стрелки выносок в процессе их создания;

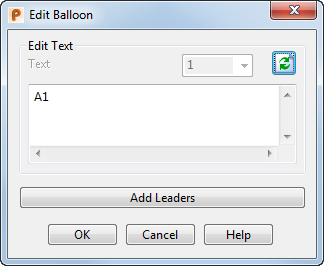

- дважды щелкнуть мышью по выноске, чтобы открыть диалог Изменить выноску:
Используйте опции этого диалога для редактирования объектов выноски:
Редактировать текст - открывается текущая метка текста выноски. Отредактируйте текст, чтобы изменить метку.
- обновляет текст выноски в графическом окне.
Добавить стрелки - открывает диалог Добавить стрелки.
Прим.: Если дважды щелкнуть мышью по выноске допусков формы и расположения поверхностей, откроется диалог Отклонение формы.
