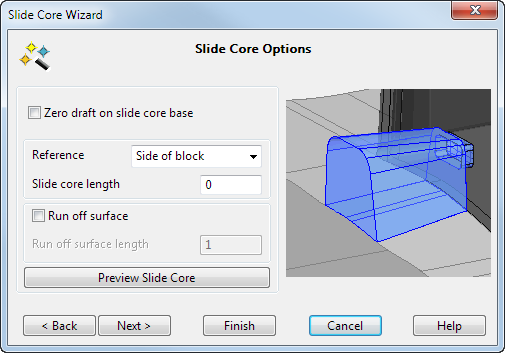

Здесь задаются параметры ползуна-пуансона.
- Выберите опцию Нулевой угол на основании ползуна-пуансона, чтобы задать угол наклона основания ползуна пуансона равным 0 градусов. Основание тела ползуна-пуансона обрезается до поверхности разъёма.

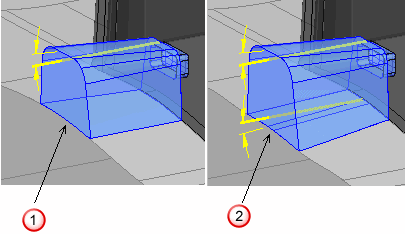

— без угла наклона основания
— с углом наклона основания
- Выберите опцию База отсчёта для измерения длины ползуна-пуансона по следующим опциям.
Сторона блока - сторона матрицы/пуансона.
Профиль контакта - максимальная Z-координата профиля контакта.
Фронтальная часть ползуна-пуансона - минимальная Z-координата поверхностей поднутрения.
- Задайте Длину ползуна-пуансона от справочной точки - базы отсчёта.

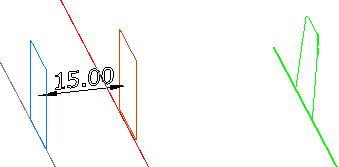

База отсчёта показана в виде синей плоскости, а другая плоскость отображает удлинение ползуна-пуансона. Размер на модели показывает расстояние между этими плоскостями.
Если ползун-пуансон не достигает кромки вкладыша, страница Трансформация поверхности разъёма не доступна.
- Если на основании ползуна-пуансона нужна уходящая поверхность, выберите опцию Уходящая поверхность.
Если имеется острая кромка
наверху основания в месте касания плиты, можно добавить уходящую поверхность для предотвращения изнашивания.
Уходящая поверхность
добавляется к острой кромке.
Введите значение длины
. Она измеряется по нормали к плите
.
- Нажмите кнопку Предварительный просмотр ползуна-пуансона, чтобы открыть просмотр пуансона.
- Нажмите кнопку Далее или Готово:
- Нажмите кнопку Далее, чтобы перейти на страницу Трансформация поверхности разъёма Мастера ползуна-пуансона, где можно изменить поверхности разъёма.
- Если на этой стадии нажать кнопку Готово, форма пуансона удаляется из вкладыша, на котором было выбрано поднутрение. Поверхности разъёма будут изменены, чтобы вписать пуансон.
Если выбрана опция Нулевой угол на основании ползуна-пуансона, можно нажать только кнопку Готово, поскольку изменять поверхность разъёма не нужно.
