Выбирая два списка поверхностей вы представляете информацию о скруглении, с помощью которой PowerShape может быстро создать скругление.

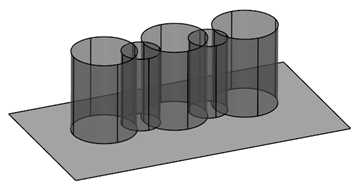

На примере поверхностей, приведенных ниже, иллюстрируется создание скругления между двумя списками поверхностей. Все цилиндрические поверхности содержатся в одном списке, а плоские - в другом.
- Откройте вкладку Поверхность > панель Обработка > Скругление.
- Заполните диалог Скругление поверхностей как описано ранее.
- Выберите поверхности для одного из списков.
В нашем примере выбраны все цилиндрические поверхности.
В разделе диалога Скругляемые объекты значок меняется с
на
рядом с полем Основных поверхностей. - Выберите опцию Второстепенный в разделе Скругляемые объекты.
- Выберите второй набор поверхностей.
В нашем случае мы выбираем поверхность.
Если поверхность выбрана, значок меняется с
на рядом с полем Второстепенной поверхности.Исключить поверхность из выборки можно при помощи клавиши Control и щелчка мыши.
Если не выбрано ни одной поверхности, вся выборка рассматривается как отдельный список.

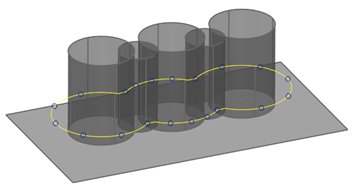

- Нажмите ОК, чтобы вычислить пути скругления, закрыть диалог Скругление поверхностей и открыть диалог Выбрать путь скругления.
Пути скругления разделяют два списка поверхностей.

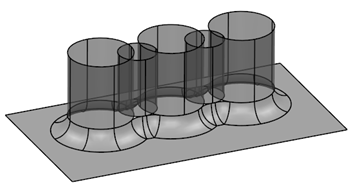

- Используйте диалог Выбрать путь скругления, чтобы продолжить создание скруглений.
