Наложение наклеек на объекты

Наклейку можно создать из файла изображения и произвести её наложение следующим образом:

Прим.: Доступность данного функционала зависит от типа лицензирования.

1. Откройте вкладку Вид > панель Внешний вид > Закраска > Закрашенный или нажмите кнопку Закрашенный на панели инструментов Виды, чтобы закрасить модель.
2. Выберите поверхности или тела, на которые будет наложена наклейка.
3. Откройте вкладку Визуализация > панель Формат > Рисунки:

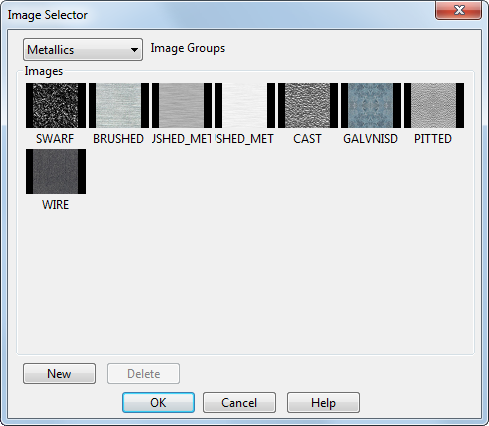

• Если не выбрано ни одного рисунка, открывается диалог Выбор изображения, в котором можно выбрать изображение для наклейки:



  Вы также можете создать новые группы изображений и удалить выбранные изображения из группы User.

  Чтобы выбрать изображение и использовать его как наклейку:

  1. Выберите опцию из выпадающего списка Группы изображений. В нем содержатся такие доступные типы изображений, как дерево, металл и ткань. Когда вы выберете группу, изображения, содержащиеся в ней, отобразятся в диалоге.
  2. Выберите изображение, которое будет использоваться как наклейка, нажав на одну из кнопок просмотра в разделе Изображения.
  3. Нажмите кнопку OK, чтобы создать наклейку из выбранного изображения и наложить ее на выбранные объекты. Откроется диалог Редактор рисунка. Используйте следующие кнопки диалога, чтобы задать содержимое группы User (пользовательских изображений):

  • Нажмите Новый, чтобы открыть диалог Загрузить файл изображения, выбрать новое изображение и вставить в селектор. Добавленное изображение появляется в группе изображений User.
  • Нажмите Удалить, чтобы удалить выбранное изображение из группы User.
  Прим.: Изображения в User (пользовательской группе) доступны только в текущем сеансе PowerShape. Они временно хранятся в модели, пока вы работаете с ней.
• Если наклейки доступны, открывается диалог Выбор наклейки, в котором можно выбрать наклейку для наложения на объекты.

Наклейку на объекте можно отредактировать. Например, снять её или изменить изображение. Если другие объекты используют ту же наклейку, её редактирование приведёт также к изменению их внешнего вида. Например, изменение изображения наклейки.

Чтобы отредактировать наклейку на объекте:

1. Выберите объект.
2. Откройте вкладку Визуализация > панель Формат > Рисунки. Откроется диалог Выбор изображения.
3. Используйте диалог Выбор изображения для редактирования наклейки.
