Виды выравниваются посредством выравниванием начал координат внутри двух видов. Это может использоваться для точного выравнивания объектов внутри одного вида с соответствующими объектами другого вида.
Это очень удобно, если импортируются модели, содержащие 2D-чертежи, в частности из приложения Toolmaker.
- Щёлкните правой кнопкой мыши по виду и выберите опцию Изменить для открытия диалога Настройка вида.

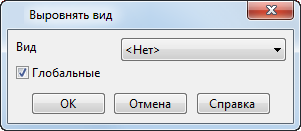

- В этом диалоге нажмите кнопку Привязка, чтобы открыть диалог Выровнять вид:
- Выберите Вид для выравнивания в выпадающем списке или щёлкните по виду на чертеже, чтобы выбрать его.
- Выберите опцию Глобальные для выравнивания начал координат глобальной СК двух видов. Погасите опцию, если нужно выровнять начала координат ЛСК видов.
По умолчанию вид и начала координат глобальной СК расположены в одной точке. Если начало координат глобальной СК не подходит для выравнивания видов, можно переместить начала координат двух видов в более удобную точку. Используйте диалог Настройка вида для изменения начала координат двух видов.
Если нужно выровнять несколько видов, переместите начало координат в положение, обычное для видов.
- Нажмите ОК в диалоге Выровнять вид, чтобы увидеть, что оба вида выровнены.
Сам вид не перемещается, а только его содержимое. Содержимое изменённого вида может выглядеть пустым.
- При необходимости отредактируйте границы вида, чтобы получить требуемый вид. Подробности о редактировании границ вида смотрите в разделе Графическое редактирование видов.
