Типы электродов

Разные типы электродов в дереве построения электрода обозначаются разными значками.

Типы электродов в дереве построения электрода:

• Стандартные электроды
• Многоместные электроды:

  Электроды с несколькими формами для прожига, выполненными из одной заготовки, задаются и группируются в дереве построения как многоместные электроды.



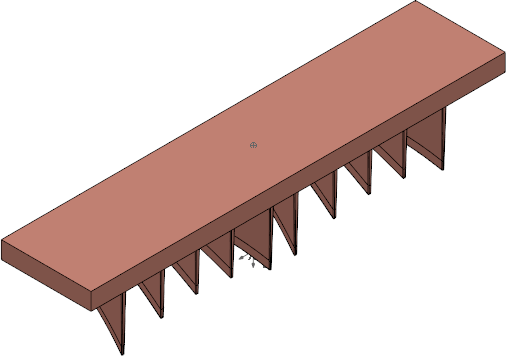

  В дереве построения номер формы для прожига обозначается значком игральной кости . На рисунке показан электрод с двумя формами для прожига, выполненными на одной заготовке.



  - Первая форма для прожига

  - Вторая форма для прожига

  Если в многоместном электроде более 6 форм, на значке с игральной костью появляется недостающее количество точек, а внизу синяя цифра, обозначающая число повторений. Например, седьмая форма многоместного электрода обозначается так .

  Прим.: Многоместный электрод может иметь до 24 форм для прожига.

  Если форма для прожига используется для обработки более одной поверхности, она появляется в списке несколько раз. Например, в многоместном электроде, приведенном ниже, третья форма используется два раза.



• Набор электродов:

  Наборы электродов представляют собой многоместные электроды с идентичными формами для прожига, но разными припусками.



  Можно задать Набор электродов из Многоместного электрода.

  Отображение набора электродов в дереве построения электродов:



  Данные значки обозначают припуски форм для прожига, которые указываются в круглых скобках после имени электрода.

  - представляет черновую форму прожига с большим припуском.

  - представляет получистовую форму для прожига с небольшим припуском.

  - представляет чистовую форму для прожига с очень малым припуском.
