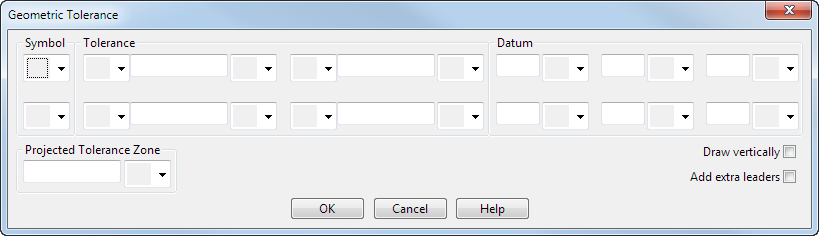

Диалог Отклонение формы

Используйте диалог для задания отклонений в выноске.

Символ - выберите требуемый символ допуска:

Нет Непрямолинейность Неплоскостность Некруглость Нецилиндричность Допуск формы заданного профиля Допуск формы заданной поверхности Непараллельность

Неперпендикулярность Угловой допуск Позиционный допуск Несоосность Несимметричность Биение (радиальное или торцевое) Полное биение (радиальное или торцевое)

Допуск

• При необходимости добавьте значок диаметра:

  Без значка диаметра

  Значок диаметра

• Введите значение допуска.
• Выберите символ условия материала:

  Нет

  Максимум

  Минимум

  Независимо от размеров элемента

Нулевая точка - задаёт базу, от которой будет измеряться отклонение.

Если в выноске два ряда геометрических допусков, задайте второй ряд с помощью опций Символ, Допуск и Начало координат.

Выступающее поле допуска

• Введите значение.
• Выберите место размещения символа выступающего поля допуска:

  Без значка

  Значок выступающего поля допуска

Располагать вертикально - выберите опцию создания выноски по вертикали:

Добавить стрелки - выберите эту опцию, чтобы добавить дополнительные стрелки в выноску:

Прим.: Данная выноска содержит ломаные стрелки.

Диалог Добавление стрелки открывается после нажатия кнопки ОК.

Прим.: Если дважды щелкнуть мышью по выноске допусков формы и расположения поверхностей, откроется диалог Отклонение формы. Опция Добавить стрелки заменяется кнопкой Добавление стрелки., нажатие на которую открывает диалог Добавление стрелки.

OK - создаёт выноску отклонения формы и закрывает диалог.
