Данная страница используется для выбора компонентов пресс-форм.

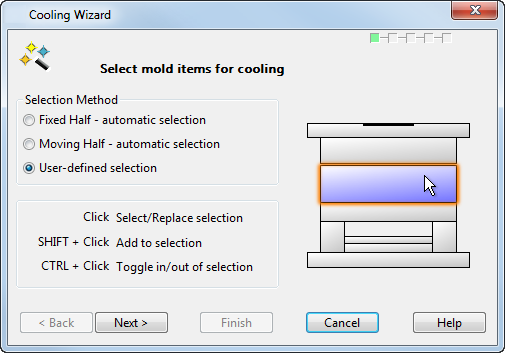

Выберите один из методов выбора:
- Неподвижная половина - если выбрать эту опцию, Toolmaker автоматически выбирает все компоненты со строкой cavity в имени. Например, Cavity Plate (Плита матрицы), DW_CAVITY и Cavity die insert (вкладыш матрицы).
- Подвижная часть - если выбрать эту опцию, Toolmaker автоматически выбирает все компоненты со строкой core или support в имени. Например, Core Plate (Плита пуансона), DW_CORE, Support plate (Опорная плита).
Прим.: Можно выбрать только опции Неподвижная половина или Подвижная часть, если активная сборка называется Moldbase (Базовый блок пресс-формы).
- Выбирать вручную - щёлкните по компоненту или телу для добавления его в выборку. Все компоненты или тела, выбранные ранее, удаляются из выборки. Можно добавить или удалить компоненты и тела из текущей выборки с помощью клавиш Shift и Control, как указано в мастере.
Картинка в мастере меняется при смене метода выбора. На ней отображаются компоненты, которые будут выбираться.
Нажмите кнопку Далее, чтобы перейти на страницу мастера Задайте размеры отверстия по умолчанию .
