Создание скругления вдоль ребер поверхности

Вы можете создать скругления вдоль ребер поверхности без необходимости предварительного разбиения поверхности.

На примере следующей поверхности показано создание скругления ребер поверхности:

1. Откройте вкладку Поверхность > панель Обработка > Скругление.
2. Заполните диалог Скругление поверхностей как описано ранее.
3. Выберите поверхности.
4. Выберите опцию Сгруглить ребра.
5. Убедитесь, что нормали поверхностей направлены корректно. Подробности о нормалях поверхностей смотрите в разделе диалог Скругление.

   В области ребра одна поверхность рассматривается, как две поверхности.

6. Нажмите ОК, чтобы вычислить пути скругления, закрыть диалог Скругление поверхностей и открыть диалог Выбрать путь скругления.

   Пути скругления лежат вдоль ребер поверхности .

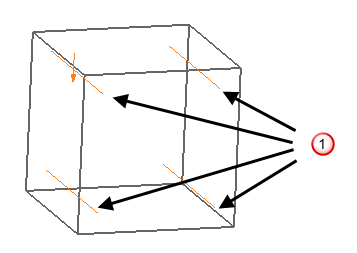

   Пример ниже демонстрирует четыре пути скругления.



7. Используйте диалог Выбрать путь скругления, чтобы продолжить создание скруглений.



Прим.: Когда создаётся скругление вдоль ребер поверхности, поверхность разбивается вдоль соответствующего пути скругления, даже если путь скругления не выбран.
