Вы можете создать совокупность линейных размеров, имеющих общую точку или образующих цепочку.
Чтобы создать совокупность размеров:
- Откройте вкладку Примечание > панель Размер > Несколько и выберите опцию:
- База
- Цепочка
- Ординатный
Откроется панель инструментов Размер. Эту панель инструментов можно использовать для редактирования атрибутов новых размеров, таких как текст примечания.
- Щёлкните мышью по чертежу для выбора точки начала размера.
- Затем задайте мышью конец размера.
- Щёлкните мышью, чтобы задать положение примечания и добавить размер.
В зависимости от того, где вводится текст, создаются вертикальный или горизонтальный размеры. Возможные вертикальный или горизонтальный размеры отображаются при перемещении мыши.
Введите следующее положение текста примечания, чтобы создать горизонтальный размер:
Ориентация данного размера используется для всех размеров, исходящих из заданной базовой точки.
Текст автоматически центрируется на размерной линии. Чтобы не размещать текст по центру, отключите опцию Центрированный текст на странице Черчение > Размеры > Примечание диалога Параметры и выберите мышью положение текста.
- В зависимости от типа выбранной совокупности размера создайте остальные размеры следующим образом:
База и Цепочка:
- Выберите мышью положение следующего размера.
Эластичный размер привязан к базовой или конечной точке и курсору мыши. При движении мыши размерные и выносные линии эластичного размера меняются.

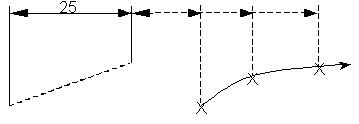

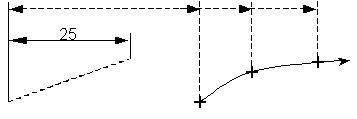

База
Цепочка

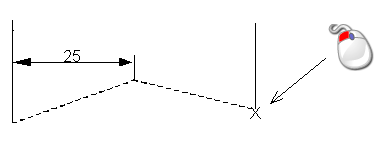

Прим.: Для базовых размеров: Расстояние между размерными линиями двух размеров по умолчанию фиксированное (в соответствии с настройками на странице Размеры диалога Параметр).Выберите следующую точку:
Добавляется размер:
База
Цепочка
-
Продолжайте выбор положений других размеров.
Ординатный размер - для получения информации смотрите раздел Создание ординатных размеров.
- Выберите мышью положение следующего размера.
- Чтобы завершить создание размеров по общей базовой точке, нажмите кнопку
на панели инструментов быстрого доступа.
