Ординатные размеры создаются вдоль оси активной плоскости ЛСК. Эти размеры показывают расстояние от общего начала. Пример показан ниже. Обратите внимание, что размерные линии отсутствуют.
Исходная точка
Чтобы создать ординатный размер:
- Откройте вкладку Примечание > панель Размер > Несколько > Ординатный.
Откроется панель инструментов Размер. Эту панель инструментов можно использовать для редактирования атрибутов новых размеров, таких как текст примечания.
- Выберите мышью точку, представляющую начало ординатного размера:
- Выберите мышью положение размера.
От базовой точки тянется эластичная линия к курсору мыши:
- Переместите курсор и щёлкните мышью, чтобы задать положение примечания и добавить размер.
В зависимости от того, где вводится текст, создаются вертикальный или горизонтальный размеры. Возможные вертикальный или горизонтальный размеры отображаются при перемещении мыши.

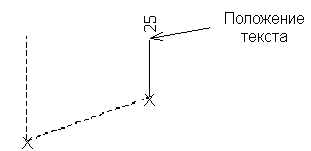

В данном случае введено следующее положение:
Ориентация данного размера задаёт ориентацию всех ординатных размеров группы.
- Выберите мышью положение следующего размера.

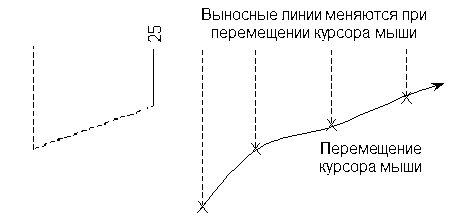

Эластичная выносная линия привязана к курсору мыши. При движении мыши она меняется.

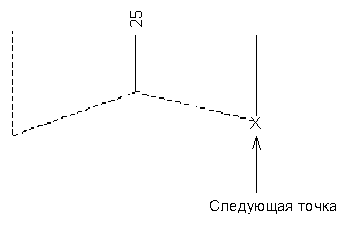

Один конец выносной линии остается на одной оси с положением текста:

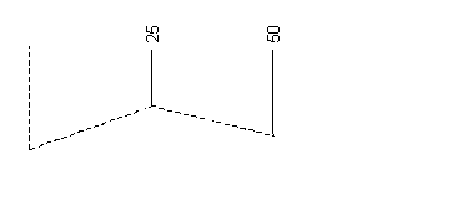

Как только размер введён, отображается его значение:
Размерный текст нового размера автоматически центрируется с первым размером.
Чтобы не размещать текст по центру, отключите опцию Центрированный текст на странице Черчение > Размеры > Примечание диалога Параметры и выберите мышью положение текста.
Если текст нового размера расположен слишком близко к тексту первого, его размерная линия автоматически создаётся ломаной.
Можно задать тип ломаной на странице Черчение > Размеры > Линии в диалоге Параметры.

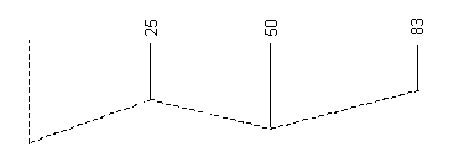

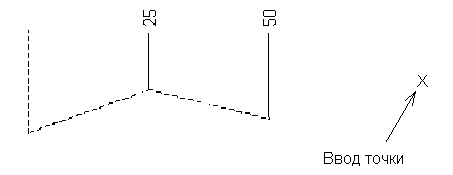

- Продолжайте выбор положений других размеров:
Если опция Центрированный текст активна, ввод каждого нового размера требует только одного щелчка мыши.
- Чтобы завершить создание ординатных размеров, нажмите кнопку
на панели инструментов быстрого доступа.
