Редактирование выреза в теле

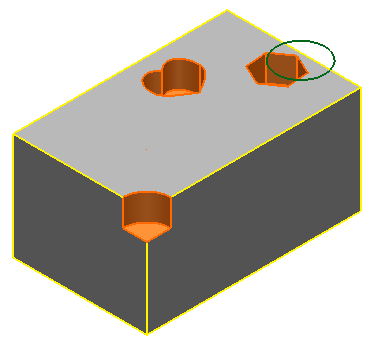

Вы можете одновременно редактировать один или несколько вырезов .

Чтобы отредактировать один вырез:

1. Войдите в режим редактирования одним из способов:
   • Двойной щелчок по значку Элемент выреза в окне дерева построения откроет диалог Тело-вырез с доступными опциями редактирования.

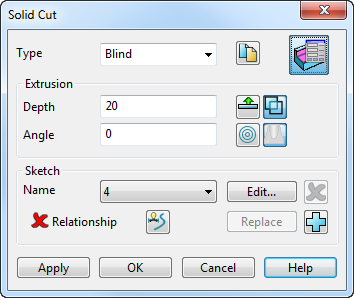

   • Откройте вкладку Тело > панель Элемент > Вырез, чтобы открыть диалог Тело-вырез. Нажмите и выберите вырез, чтобы активировать доступные опции:

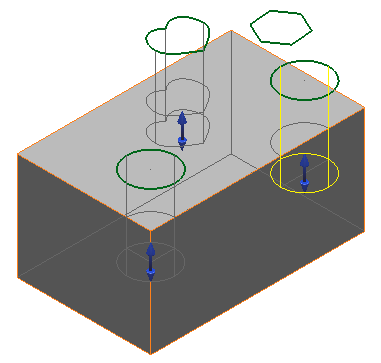

2. Выберите кривую существующего выреза, щёлкнув по ней мышью или выбрав ее из выпадающего списка Имя. Тело вытягивания выбранной кривой подсвечивается.



3. Измените кривую согласно вашим требованиям:

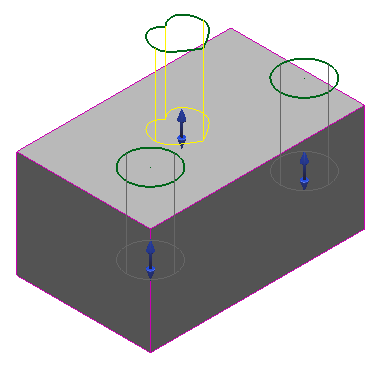

   1. Нажмите кнопку Изменить, чтобы активировать вкладку Инструменты для работы с кривыми. Кнопка Изменить меняется на Готово. Тело вытягивания для выбранной кривой становится невидимым.



   2. Отредактируйте кривую графически или с помощью команд этой вкладки.



   3. Когда редактирование кривой завершено, нажмите кнопку Готово.

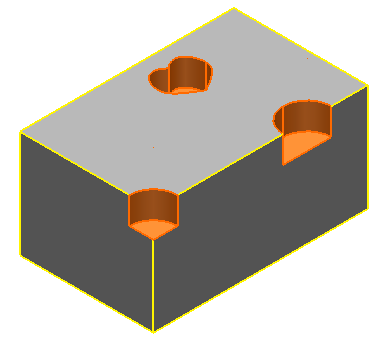

   4. Нажмите кнопку Применить, чтобы повторно создать вырез в теле с помощью отредактированной кривой.



4. Если необходимо, Замените выбранную кривую выреза другой частью каркаса:
   1. Выберите кривую выреза, которую нужно заменить.

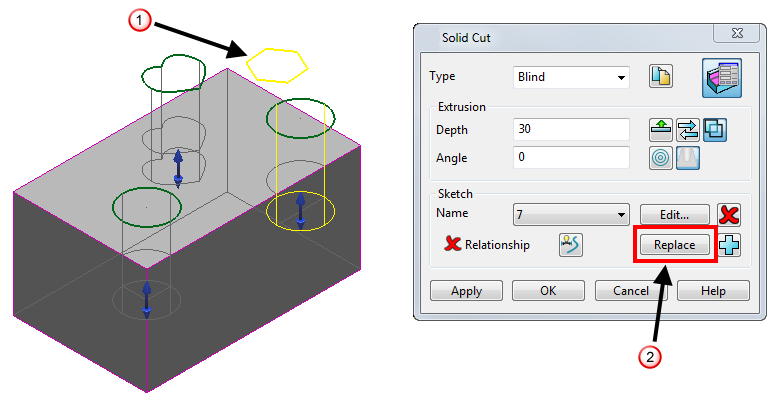

   2. Выберите каркас для замены . Кнопка Заменить становится доступной .

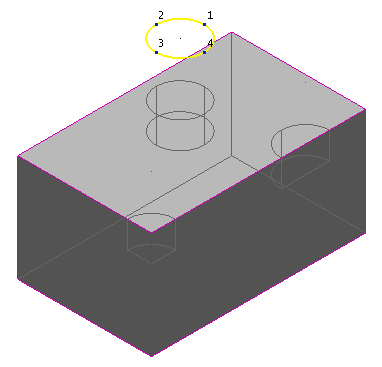

   3. Нажмите кнопку Заменить. Из новой кривой создаётся тело вытягивания, а тело вытягивания старой кривой удаляется. Каркас заменённого тела вытягивания сейчас видимый.



   4. Нажмите кнопку Применить, чтобы повторно создать вырез посредством замены кривой. Кривая заменённого тела вытягивания остаётся в модели.



Прим.: Можно отредактировать кривую с помощью команд отразить, переместить, повернуть, сместить и масштабировать во вкладке Правка.
