Используйте эту страницу, чтобы выбрать или автоматически генерировать профиль контакта.
Угол наклона ползуна-пуансона - введите угол наклона
:
Метод - при выборе метода на этой странице меняются опции:
- Автоматическая генерация - данный метод доступен, только если выбрана область поднутрения.
При выборе данной команды, доступны следующие опции мастера.

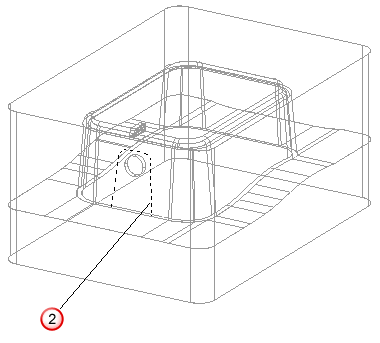

Черновой профиль контакта отрисовывается пунктирными линиями как видимая цель. Это даёт представление о том, как будет выглядеть действительный профиль контакта, если воспользоваться значениями мастера.
При изменении значений профиль контакта
меняет размеры.
- Завышенный размер - расстояние от области поднутрения.
- Максимальный радиус - максимальное скругление в углах профиля контакта.
- Минимальный угол - минимальный угол наклона сторон профиля контакта.
Профиль контакта автоматически создаётся по значениям, введённым в мастере.
- Просмотр - нажмите кнопку для просмотра профиля контакта в модели.

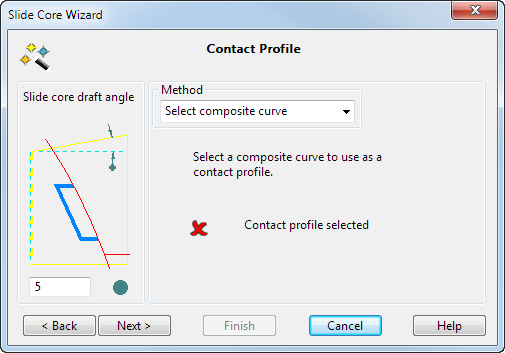

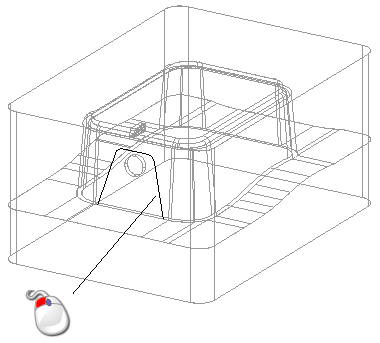

- Выбрать контур - если используется данный метод, можно выбрать существующий контур.
Этот контур необязательно должен лежать на вкладыше. Мастер спроецирует его на вкладыш по оси Z, чтобы создать профиль контакта.
Далее - нажмите эту кнопку, чтобы перейти на страницу Опции ползуна-пуансона.
