Вы можете редактировать параметризованные компоненты или сборки с помощью диалога Редактор списка параметров.
Например, чтобы отредактировать параметризованный компонент:
- Щелкните правой кнопкой мыши по компоненту в дереве сборок и в контекстном меню выберите Изменить > Геометрия. Дерево определителей компонентов раскроет ветки Тела Power-элементов и Главные тела.
- Выберите одну из опций для открытия диалога Редактор списка параметров для компонента:
- Выберите опцию Изменить > Параметр в контекстном меню, чтобы изменить параметры выбранных параметризованных компонентов.
- Дважды щёлкните мышью по параметризованному компоненту модели.
- Выберите в контекстном меню опцию Все копии > Изменить параметры, чтобы изменить параметры компонентов, основанных на одном определителе, использующих одинаковые значения параметра.

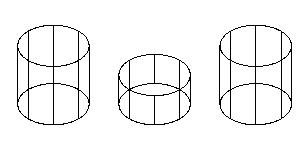

На примере показан пример использования этой опции. Все компоненты были созданы с одинаковым значением радиуса, но средний компонент отличается по высоте:
Если изменить высоту компонента слева посредством опции Все копии, два идентичных компонента справа поменяют форму:

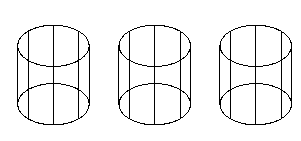

Если изменить высоту среднего компонента на значение высоты двух других, все три компонента станут совершенно одинаковыми:

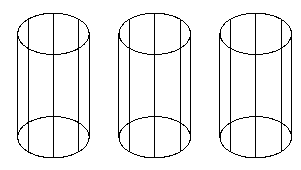

Таким образом, если редактировать любой параметр на одном из трёх объектов с помощью опции Все копии, все три компонента меняют форму:
- Используйте диалог Редактор списка параметров для изменения значений параметра.
Кроме того, вы можете использовать этот диалог для изменения размеров компонента в процессе добавления его в сборку.
