Используйте опции панели Окно для организации открытых окно модели и выбора активного окна.
Пользовательский интерфейс
Используйте опции меню Пользовательский интерфейс, чтобы открыть или скрыть дополнительные панели инструментов, окна и браузер. Выберите:
- Панель инструментов Слои
- Панель инструментов Виды
- Панель инструментов Стиль
- Браузер
- Проводник - окно Проводника открывает деревья построения тела, элемента и электрода.
- Библиотека компонентов
- Командное окно
Прим.: Командное окно можно также открыть, дважды щелкнув мышью по командному окну на панели состояния.
Новый
Выберите эту опцию, чтобы открыть новое окно для текущей активной модели. Оно становится активным окном и вначале показывает вид сверху модели целиком. Этот вид можно изменить с помощью другой опции вкладки Вид.
Размещение и переключение
Используйте меню Размещение и переключение для помощи в управлении окнами. Меню управляет открытием окон. В нем также можно задать активное окно. Выберите:
- Каскад, чтобы организовать все открытые окна так, что видна панель заголовка каждого окна.

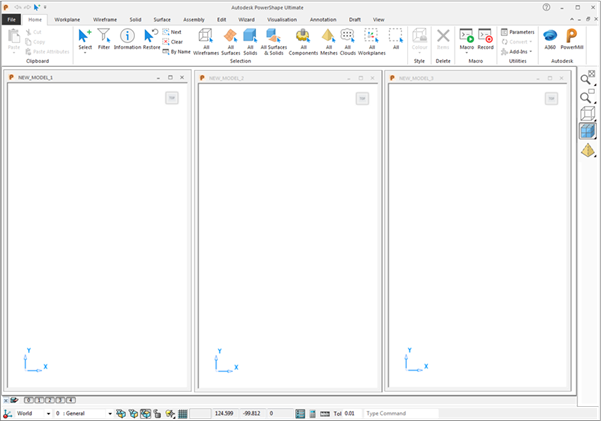

- Горизонтально, чтобы разместить все открытые окна моделирования в виде вертикальной мозаики:

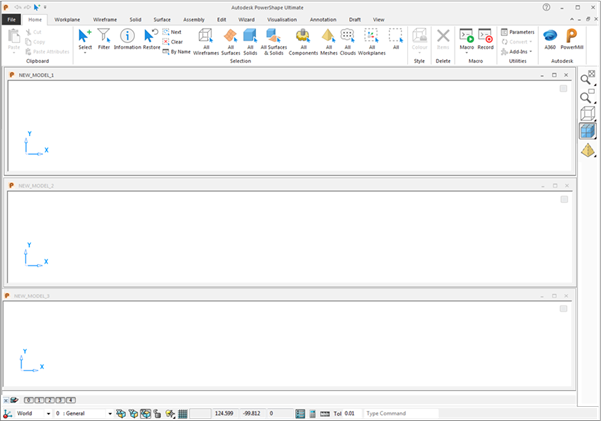

- Вертикально, чтобы разместить все открытые окна моделирования в виде горизонтальной мозаики.
Окна, расположенные мозаикой, можно перемещать и изменять их размеры.
Одновременно может быть открыто до 20 разных моделей и неограниченное число графических окон для каждой из моделей. Единственным ограничением может быть только мощность и производительность вашего ПК.
Нажмите кнопку Развернуть
на мозаичном окне, чтобы вернуться к отображению одного окна.
