Отредактировать выбранный символ можно одним из следующих способов:
- Откройте вкладку Главная > панель Утилиты > Конвертировать > Символ, чтобы конвертировать выбранный символ в отдельные объекты.
- Дважды щёлкните по символу, чтобы открыть диалог Редактор Символа:
Используйте этот диалог для редактирования выбранного символа:
- Имя - введите имя выбранного символа.
- Привязка к точке - имя выбранной точки привязки.
- X, Y и Z - это координаты выбранной точки. Их можно изменить или нажать
для открытия диалога Точка, чтобы переместить символ.
- Щёлкните правой кнопкой мыши по символу, чтобы открыть опции редактирования, доступные для символов. Имя символа и слой, на котором он лежит, расположены вверху контекстного меню.
- Конвертировать - конвертирует выбранный символ в отдельные объекты.
- Изменить - открывает диалог Редактор Символа.
- Ограничители масштабирования - эта опция вызывает диалог Установите ограничения для символа, позволяющий задать ограничители для выбранного символа.

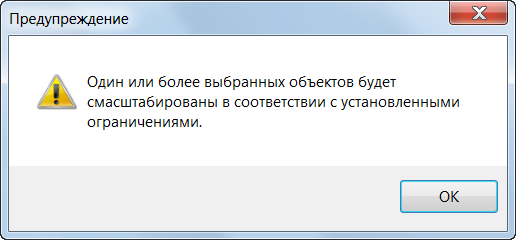

Прим.: Предупреждение, показанное ниже, открывается при исользовании вкладки Правка > панель Трансформация > Масштаб для масштабирования нескольких объектов, если среди них есть объект с ограничителями масштабирования.
Прим.: Если при создании определителя символа была выбрана опция Хранить элементы, связи между определителями объекта и символа теряются.
